题目内容

如图甲所示，电源电压保持不变，小灯泡的额定电压为9V，闭合开关S后，当滑片P 从R的一端滑到另一端的过程中，小灯泡的I-U关系图象如图乙所示。则小灯泡的额定功率 为____________W，电源电压为_____________V、滑动变阻器的最大阻值为____________。

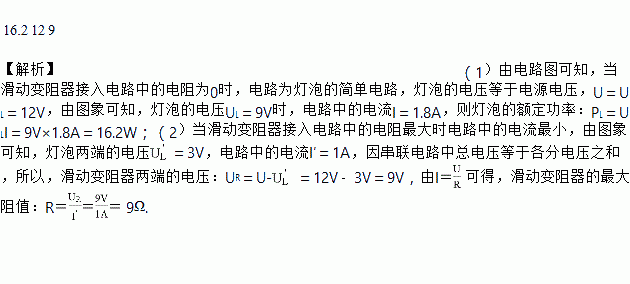

16.2 12 9 【解析】（1）由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，灯泡的电压等于电源电压，U＝UL＝12V，由图象可知，灯泡的电压UL＝9V时，电路中的电流I＝1.8A，则灯泡的额定功率：PL＝ULI＝9V×1.8A＝16.2W；（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图象可知，灯泡两端的电压＝3V，电路中的电流I′＝1A，因串联电...
练习册系列答案
相关题目

下图是鱼眼与人眼的结构示意图，我们观察发现：像鱼这样的眼睛如果到陆地上观察物体，像将成在视网膜的前面.童话世界中生活在水里的美人鱼，上岸后，若要看清远处的物体，应该配戴（ ）

A.近视眼镜 B.远视眼镜 C.凹镜 D.凸镜

A 【解析】 试题分析：由图可知：鱼眼的晶状体曲度大，焦距短，会聚能力强，在陆地上看远处的物体，像成在视网膜的前面．所以应佩戴发散透镜，使光线的会聚能力减弱．故B、C、D错误． 故选A．

如图所示，当黏有小金属粒的气球膨胀时，任一小金属粒周围的其他金属粒子都在相互_______(远离/靠近) ，这个实验可模拟____________ (分子的运动/宇宙的膨胀)．

远离 宇宙的膨胀 【解析】气球膨胀时，任一小金属粒周围的其他金属粒都在相互远离, 把小金属粒看成宇宙中的天体，这个实验可模拟宇宙的膨胀。

右图是扬州某天天气预报的信息图片，关于图片中信息的解释正确的是（　　）

A. 预报的最低气温读作“摄氏零下1度”

B. 全天气温不会高于2℃

C. 雨的形成是汽化现象

D. 雪的形成过程中会放出热量

D 【解析】A、预报的最低气温是-1℃，读作负1摄氏度或零下1摄氏度，此选项错误；B、全天最高气温是3℃，此选项错误；C、雨是云层中的水蒸气液化形成的，此选项错误；D、雪是云层中的水蒸气凝华或水滴凝固形成的冰晶，形成过程会放出热量，此选项正确。故选D。

如图甲所示一种家用调温式电熨斗，工作过程中电源电压恒为220V，电熨斗金属底板质量为500g。图乙是它的工作电路，发热部分由调温电阻R及和定值电阻R0组成（电阻值均不受溫度影响）。预热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升 高到220℃[金属底板的比热容为0.44×103J/（kg·℃），假设电熨斗发热体放出的热量全部被金属底板吸收]。则：

（1）预热时金属底板吸收的热量是多少？

（2）电熨斗的最大功率是多少？

（3）定值电阻R0的阻值是多大？

（1）4.4×104J；（2）440W ；（3）110Ω 【解析】（1）预热时使金属底板吸收的热量：Q吸＝cm（t-t0）＝0.44×103J/（kg•℃）×0.5kg×（220℃-20℃）＝4.4×104J；（2）因电熨斗发热体放出的热量全部被金属底板吸收，所以，电熨斗最大功率时消耗的电能：W＝Q吸＝4.4×104J；则电熨斗的最大功率：P最大＝＝440W；（3）当调温电阻接入电路中的电阻...

为了节能减排，市政府要求推广使用天然气，天然气燃烧时，将化学能能转化为____________，小王将质量为5 kg、温度为20 ℃的水烧开（在1标准大气压下），至少需要燃烧_____________kg的天然气[c=4.2×103 J/（kg·℃），q天然气=4.2×107 J/kg]。

内能 0.04 【解析】(1)天然气燃烧时，将化学能转化为内能；(2)在一标准大气压下水的沸点是100℃，则水吸收的热量：Q吸＝cm(t?t0)＝4.2×103J/(kg?℃)×5kg×(100℃?20℃)＝1.68×106J，在标准大气压下，水的沸点是100℃，则：Q吸＝cm(t-t0)＝4.2×103J/（kg·℃）×5kg×(100℃-20℃)＝1.68×106J；Q吸1.68×106...

下列图中所示的工具中属于费力杠杆的是（ ）

A. B. C. D.

A 【解析】生活中我们使用的开瓶起子、钳子都是为了省力，并且它们在使用过程中都是动力臂大于阻力臂，所以它们属于省力杠杆，不符合题意；天平是等臂杠杆，不省力也不费力，不符合题意；镊子在使用时动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，符合题意。故选A.

某物理兴趣小组想利用如图所示的装置比较铝和某种合金材料的导电性能．

（1）他们应该选用_____和长度都相同的铝丝和合金丝．

（2）在两个相同烧瓶中分别装入等质量的煤油，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，这说明_____丝的导电性能较强．

横截面积 铝 【解析】（1）探究导电性能好坏，只要使导体的长度和横截面积相同，故选用长度和横截面积相同的铝丝和锰铜丝； （2）串联电路处处电流相等，而甲烧瓶中铝丝的温度升高的慢，由Q=I2 Rt可得，铝丝的电阻小，所以铝丝的导电性能好。

今年初，许多城市出现了雾霾天气，雾霾中的霾主要是由二氧化硫、氮氧化物和可吸入颗粒物等组成，大量吸入会严重影响人们的健康，而雾则是由大气中的水蒸气经_____而形成的；太阳出来后，雾会慢慢散去，是因为空气中的小水珠发生了_____．（均填物态变化名称）

液化 汽化 【解析】试题分析：雾是空气中的水蒸气遇冷变成的小水滴，属于液化现象，雾的消散是由液态又变成了气态的水蒸气，属于汽化现象。
