Question

在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10 Ω）、电流表(0-0.6 A  0-3 A)、电压表(0-3 V  0-15 V)、开关、电压为4V的电源、滑动变阻器、导线若干。



             图甲                                     图乙

(1)根据图甲提供的电路图，用笔画线代替导线，将图乙的实物图连接成实验电路。

(2)根据实验中需要测量的物理量，请在方框内画出记录实验数据的表格：



(3)实验过程中，闭合开关，发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，分析电路故障的原因可能是

      A．小灯泡断路            B．只有小灯泡短路

      C．只有滑动变阻器短路    D．滑动变阻器断路

(4)电路故障排除后，某次实验中，电流表示数是0.2A，电压表示数如右图所示，示数是_________V，此时小灯泡的功率是__________w。

Answer 1

  (1)实验电路如下图（3分）。（其它符合题目要求的电路均可得分；电流表、电压表量程选择不合理，各减1分；有错误或不符合题目要求的，不得分）

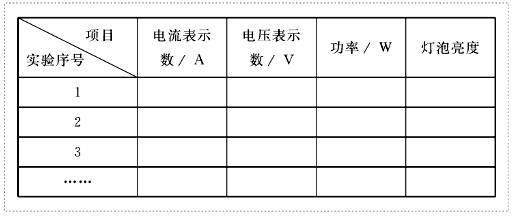

(2)方法一：

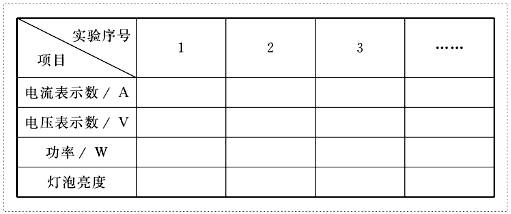

答案二：

本小题4分，提供了两种答案样式。只要设计的表格一列（或行）是实验的次数，至少是三次；表格的另一行（或列）是电流表示数／A、电压表示数／V、功率／W、灯泡亮度即可得满分。实验次数不足三次的，少一次减1分。物理量中电流表示数、电压表示数、功率、灯泡亮度缺一项减0.5分。本题减完4分为止。

    其它表格设计的只要合理同样给分。

    (3)B（2分）

    (4)2.2（1分）      0. 44（2分）
