Question

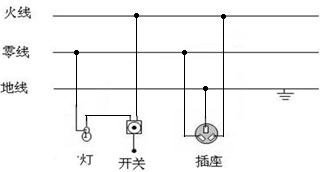

完成以下家庭电路的连接（开关控制灯泡）

Answer 1

分析：（1）开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样灯泡既能工作，在灯泡损坏时，断开开关，切断火线，更换灯泡更安全．
（2）三孔插座，地线直接进入上孔，零线直接进入左孔，火线进入右孔．当三脚插头插入三孔插座时，如果金属外壳的用电器漏电时，人体接触金属外壳，地线把人体短路，防止发生触电事故．

解答：解：（1）零线直接连接灯泡的螺旋套，火线与开关相连，再接灯泡顶端的金属点；
（2）三孔插座“上地、左零、右火”，如图所示：

点评：家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性．三孔插座的接线原则：左零右火，中间接地．
