题目内容

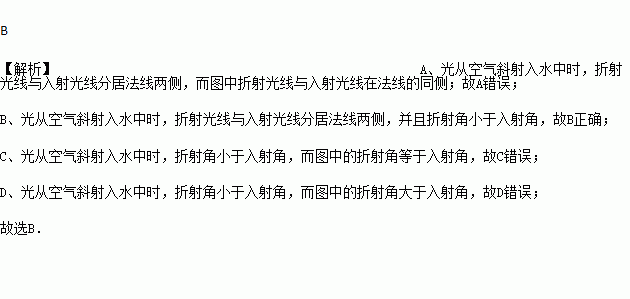

如图是光从空气斜射到水中时的光路图， 正确的是
A. B. C. D.
用手握住酒瓶，使其口朝上底朝下竖直静止在手中，对此，下列说法正确的是（ ）
A. 酒瓶能静止在手中，是由于手对酒瓶的握力等于酒瓶的重力
B. 酒瓶能静止在手中，是由于酒瓶受到手对它的摩擦力的作用
C. 手握酒瓶的力增大，瓶子所受摩擦力也随着增大
D. 向瓶子注水的过程中，即使手握瓶的力不变， 瓶所受的摩擦力也随着增大
如图是物体沿直线运动的路程s与时间t的关系图，则该物体是做________（选填“匀速直线”“变速直线”）运动，该物体第4s钟的速度是______m/s。
在如图的A、B、C、D四个实物电路中，与甲电路图相符的是
A. A B. B C. C D. D
在探究“水的沸腾”实验中：
（1）实验装置如图所示，在组装过程中需要先调整的是__（选填“A”或“B”）部分．
（2）当水温升高到90℃时，每隔1min记录一次温度，直到水沸腾后几分钟为止，记录的数据如下表：
分析表中数据可知，水的沸点是__℃．水沸腾时需要__热，水沸腾时的温度特点是__．
（3）水沸腾时烧杯上方出现了大量“白气”，“白气”形成的物态变化是__．
（4）某组同学在相同条件下，用不同质量的水进行两次实验得到如图所示的温度﹣时间图象，根据图象可知，质量较大的是__（选填“a”或“b”）
如图所示，根据通电螺线管的N、S极标出磁感线方向、小磁针N极和电源“+”“—”极。
下列说法中正确的是（ ）
A. 电动机是利用电磁感应现象制成的
B. 发电机是利用通电线圈在磁场中受力转动的原理制成的
C. 动圈式话筒是利用电磁感应现象制成的
D. 汽油机的做功冲程是将机械能转化成内能
如图甲所示，电源电压恒定不变，滑动变阻器R1的最大阻值是40Ω，小灯泡的额定电压为6V，它的电流随电压变化的图象如图乙所示．
（1）当只闭合开关S1时，将滑动变阻器R1的滑片调到中点，此时小灯泡恰好正常发光．求电源电压和小灯泡的额定功率；
（2）当只闭合开关S2时，此时电流表的示数为0.4A，求电阻R2的阻值，小灯泡的实际功率；
（3）当只闭合开关S2时，通电1min，求电流通过电阻R2产生的热量．
