题目内容

（1）在图所示的电路中，电流表A1的示数如图所示，电流表A2的示数如图所示，则通过灯泡L1的电流大小是 　，通过灯泡L2的电流大小是 　，干路的电流大小是 　。

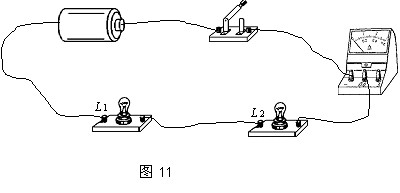

（2）小李同学测量某电路中小灯泡L2的电流时，所连的实物图如图11所示，请检查图11的连线是否有错，若有错，请在有错的连线上打“╳”，并在图中画出正确的连线，注意连线不要

交叉。

（1）0.52A　　　　 0.8A　　　　　 1.32A

（2）

练习册系列答案
相关题目
（2009?杨浦区二模）某小组同学做“测定小灯电功率”的实验，老师为他们提供的器材如图所示，其中电源电压为6伏，小灯泡标有“2.5V”，滑动变阻器有“5Ω 1A”“20Ω 2A”和“50Ω 2A”三种规格．

（1）在图所示的电路中，电压表尚未连接，请用笔画线代替导线将电压表正确连接到电路中．
（2）实验中多次移动滑动变阻器的位置目的是为了
改变小灯两端的电压，使它等于，稍大于，稍小于额定电压
改变小灯两端的电压，使它等于，稍大于，稍小于额定电压
．
（3）他们正确连接电路，实验步骤正确，闭合电键后，发现电压表的示数大于小灯的额定电压，小灯发光较亮，出现这种现象的原因是
滑动变阻器阻值太小
滑动变阻器阻值太小
．
（4）该组同学经过讨论，调整实验器材继续实验，闭合电键后，观察到电压表、电流表的示数分别如图所示．将滑片移动到中点时，小灯恰好正常发光，这时电流表的示数是
0.35
0.35
安，小灯的额定功率为
0.875
0.875
瓦，滑动变阻器的最大电阻是
20
20
欧．
（1）在图所示的电路中，电源电压保持不变．闭合开关s，当滑动变阻器的滑片P向右移动时，电流表A的示数将
变小
变小
，电压表V2的示数将
变大
变大
．（两个空均选填“变小”、“不变”或“变大”）
（2）在安全教育活动中，消防干警给同学们介绍下图干粉灭火器的使用，使用时把压下阀门顶端的连杆，压把相当于
省力
省力
杠杆；若喷出的是干冰（固态二氧化碳）粉末，它是利用干冰的
升华
升华
（填物态变化名称）
吸
吸
热来降低易燃物温度．
（2011?嘉定区一模）根据“用电流表、电压表测电阻”的实验，完成下列要求．
（1）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（用2B铅笔在答题纸的相应位置接）
（2）实验所用滑动变阻器标有“10Ω  1A”字样，电源电压不变，所有元件均完好．移动变阻器滑片，电流表的示数为0.3安时，电压表的示数如图所示，则待测电阻两端的电压为
3
3
伏，待测电阻的阻值为
10
10
欧．
（3）为了减小误差，继续实验，测出电阻值分别为10.2欧、11.0欧和10.4欧，综合整个实验，最后得出最准确的电阻阻值为
10.4
10.4
欧（精确到0.1欧）．
例1．在图所示的电路中，开关S闭合后，属于串联电路的是（　　）
在“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“20Ω  2A”字样．
（1）在图所示的电路中，一根导线尚未连接，请用笔线代替导线在图中正确连接． 要求：滑片在最左端时它连入电路的阻值最大．
（2）小许同学实验步骤正确，闭合电键S，读出电流表的示数为0.2安、电压表的示数为2伏，并将这两个数据记录在表一序号1中，并计算出电阻值．接着，他移动变阻器滑片，将电压表、电流表新的示数记录在表一序号2中，并计算出电阻值．他继续实验，发现电流表的最大示数为0.58安，将其记录在表一序号3中．请将表填写完整，并计算出电阻值．（计算时，精确到0.1欧）
物理量

序号		 电压
（伏）		 电流
（安）		 电阻
（欧）		 电阻的
平均值（欧）
1 2 0.2 10.0
2 4.5 0.44 10.2
3 0.58
