根据所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

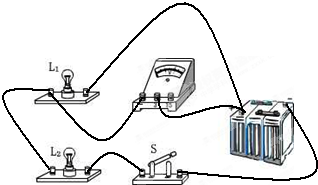

按电流流向法，从电源的正极出发，依次串联L₁、L₂、开关回到负极，最后把电压表并联在L₁两端，注意电流从电压表的正接线柱流入负接线柱流出，如下图所示：
