题目内容

如图所示，电源电压恒为6 V，R1的阻值为8 Ω，R2两端的电压为4 V，则通过b点的电流为________A，R2的阻值为________Ω。

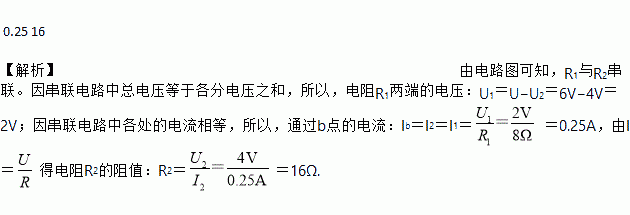

0.25 16 【解析】由电路图可知，R1与R2串联。因串联电路中总电压等于各分电压之和，所以，电阻R1两端的电压：U1＝U?U2＝6V?4V＝2V；因串联电路中各处的电流相等，所以，通过b点的电流：Ib＝I2＝I1＝ ＝0.25A，由I＝得电阻R2的阻值：R2＝＝16Ω.
练习册系列答案
相关题目

某人看见闪电2秒后才听到雷声，则打雷处离此人距离约为_______m。

680 【解析】根据v可得打雷处离此人的距离：svt340m/s×2s680m．

在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在 A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V。但小华在实验中,当换上15Ω的定值电阻时,无任怎样移动滑片，电压表示数都不能回到2V。对此现象，下列分析正确的是（  ）

A. 15Ω电阻太小，换一个更大的定值电阻，继续实验

B. 将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象

C. 变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验

D. 在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验

B 【解析】AC．根据串联电路的分压特点可知，当换用阻值更大的定值电阻时，电压表的示数将变大，为保证电压表的示数不变，应增大滑动变阻器的阻值，电阻越大，所需滑动变阻器的阻值越大，当电阻增大到某一值时，滑动变阻器不能使电阻两端的电压保持在2V不变，需要换一个最大阻值大一点的变阻器继续实验，据此可知AC错误； B．将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，当R=15Ω，...

为了探究光反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板ENF放置在平面镜上，如图甲所示。

(1)使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是______。

(2)正确操作实验，并在纸板上记录每次光的径迹，如图乙所示。取下纸板，接下来进行的操作是__________，将数据记录在表格中，并比较_________________。

(3)纸板ENF是用两块纸板连接而成的，这样做的目的是______________________。

纸板FON与纸板EON不在同一平面内(或纸板没垂直于平面镜) 测量每组光线与法线夹角 对应反射角与入射角的大小关系 方便弯折并验证入射光线与反射光线是否在同一平面内 【解析】试题分析：（1）反射光线、入射光线和法线在同一平面内，若实验中未将纸板与平面镜垂直，纸板FON上没有观察到反射光，可能是纸板未与平面镜垂直放置或纸板EON与FON不在同一平面上；（2）取下纸板后，应用量角器分别测出入射角...

关于声现象的描述，下列说法正确的是（ ）

A. 声音的强弱由声源振动的频率决定

B. 声音在真空中传播速度是340m/s

C. 人耳听觉频率范围是20Hz﹣2000Hz

D. 深夜跳广场舞时将音量调小是在声源处减弱噪声

D 【解析】试题分析： A、声音的强弱叫响度，决定于发声体的振幅及距离发声体的远近．此选项错误； B、声音传播需要介质，在真空中声音无法传播．此选项错误； C、人的正常听觉范围是20Hz～20000Hz．此选项错误； D、深夜跳广场舞时的音乐对需要休息的人来说是噪音．将音量调小是在声源处减弱噪声．此选项正确． 故选D．

小梦为体育测试设计了一个电子身高测量仪，如图所示的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移，能够实现身高越高，电压表或电流表示数越大的电路是( )

A. B. C. D.

B 【解析】A. 两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；B. 两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；C. 两电阻串联，电压表测R两端的电压，身高...

由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是 （ ）

A. 加在导体两端的电压越大，则导体的电阻越大

B. 通过导体的电流越大，则导体的电阻越小

C. 当导体两端的电压为零时，导体的电阻也为零

D. 导体的电阻跟导体两端的电压和通过导体的电流无关

D 【解析】试题分析：导体的电阻只与导体本身有关，与加在导体两端的电压和通过导体的电流的大小无关，故应选D。

力的作用效果与哪些因素有关呢？为了探究这个问题，小明设计了这样的实验思路：用一个弹性较好的钢片固定在桌边，在钢片上用细线挂钩码，通过钢片受力而发生的形变来研究问题．如图所示的是小明设计的实验的几个主要步骤（小明使用的钩码规格相同）．

（1）通过甲和丁中钢片的形变程度，可发现：力的作用效果与力的__________有关．

（2）通过比较甲和丙中钢片的形变程度，可发现：力的作用效果与力的__________有关．

（3）在本实验中，小明采用的方法叫做__________法

力的方向 力的作用点 控制变量法 【解析】(1)在甲和丁中，力的大小相同，力的作用点相同，力的方向相反，钢片的弯曲方向相反，可知，同样大小的力向上拉和向下拉效果不同，故力的作用效果与力的方向有关。(2)通过比较甲和丙中中钢片的形变程度，力的作用点不同，在同样力的作用下效果不同，故力的作用效果与力的作用点有关；(3)在本实验中，这种研究问题的方法叫做控制变量法。

(1)将3千克、10℃的水烧开时，水总共吸收了多少热量？(2)若不计热量损失，需要完全燃烧多少克煤油？(煤油的燃烧值是4.6×107焦／千克)(3)若实际燃烧了80克的煤油，则该煤油炉的热效率是多少？

1.134×106J；24.65g；30.8%. 【解析】(1)1标准大气压下水的沸点为100℃，水吸收的热量： Q吸=cm(t?t0)=4.2×103J/(kg?℃)×3kg×(100℃?10℃)=1.134×106J， (2)由题知,Q放=Q吸=1.134×106J，∵Q放=mq，∴需要完全燃烧煤油的质量： m1==≈0.02465kg=24.65g，(3)80g煤油完...
