题目内容
在图1和图2中，分别按电路图连接电路．

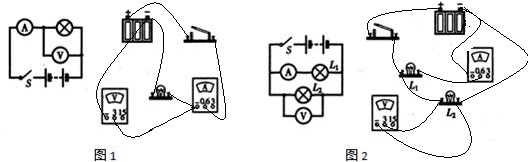

解：从电源的正极出发，将各电器依次相连，注意导线不能交叉，电表由电源正极流入，从负极流出，故答案如图所示：
分析：图1中电压表测灯泡两端的电压，电流表与灯泡串联，图2为L1与L2并联，电流表与L1串联，电压表测L2两端的电压，即电压表并联在L2两端；则按先串后并的原则，将各用电器依次相连，注意连线时导线不能交叉．
点评：实物图的连接中要注意电表的量程、导线不能交叉及电流应由正极流入电表由负极流出电流表．
分析：图1中电压表测灯泡两端的电压，电流表与灯泡串联，图2为L1与L2并联，电流表与L1串联，电压表测L2两端的电压，即电压表并联在L2两端；则按先串后并的原则，将各用电器依次相连，注意连线时导线不能交叉．
点评：实物图的连接中要注意电表的量程、导线不能交叉及电流应由正极流入电表由负极流出电流表．
