两个电阻A和B.它们的电流与其两端电压的关系如图所示.若把它们并联在3V的电路中.干路电流是 A.若把它们串联在总电压为3V的电路中.则通过电阻B的电流是 A. 题目和参考答案——青夏教育精英家教网—

题目内容

两个电阻A和B，它们的电流与其两端电压的关系如图所示。若把它们并联在3V的电路中，干路电流是 A。若把它们串联在总电压为3V的电路中，则通过电阻B的电流是 A.

0.9A，0.2A

练习册系列答案

相关题目

小红用下面的电路探究“电流大小与电阻的关系”，

(1)闭合开关前 ,应将滑动变阻器的滑片P移到 (选填“A”或“B”)端

(2)实验过程中，若保持滑片P不动，小红用10Ω的电阻替换5Ω的电阻后，可观察到电压表的示数将

，为了顺利完成实验，小红还必须将滑片适当向 (选填“A”或“B”)端移才能读取电流值，最后得出实验结论．

（2014•东营）无内胆饮水机﹣﹣管线机的电路原理如图，电热丝R₁、R₀绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水．该管线机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W．已知：电热丝R₁、R₀电阻不随温度变化，水的比热容c=4.2×10³J/（kg•℃），水的密度ρ=1×10³kg/m³，取g=10N/kg．问：

（1）“温、开水选择开关”的状态和出温水、开水的对应关系如何？

（2）饮水机正常工作，出开水时电热丝中的电流是多少？电热丝R₀的电阻是多少？

（3）现在需要100℃的开水500mL，已知水的初温是20℃，水需要吸收多少热量？如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间？

（2015?洪湖市一模）小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：

（1）冰属于　晶体　．（选填晶体或非晶体）

（2）在BC阶段物质处于　固液共存　状态．（选填固体、液体或固液共存）

（3）设相同时间内物质吸收的热量相同，则AB阶段物质共吸收了　2.1×10³　J的热量（C_冰=2.1×10³J/（kg?℃），C_水=4.2×10³J/（kg?℃）；

（4）图丙是另一位同学在完成同一实验时绘制的温度﹣时间图象，老师认为他的CD段数据有问题，老师做出这样判断的依据是　水的比热容较大，质量相同的冰和水吸收相同的热量，水升温应较慢　．

（2015•洪湖市一模）如图为一台两档式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W．求：

（1）R₁的电阻；

（2）高温档时电路消耗的电功率；

（3）在低温档工作时，电路中的电流以及10min内R₂产生的热量．

电位器是变阻器的一种，小菲同学买了一个电位器，如图4所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）

A. A、B 两个接线柱分别接入电路 B. B、C两个接线柱分别接入电路

C. A、C两个接线柱分别接入电路 D. 以上连接方法都正确

完成如图10所示的实物图，要求：① 开关S1断开时，电铃不响、电动机不转 ② 只闭合开关S1时，电铃不响、电动机转动；③ 开关S₁、S₂都闭合时，电铃响、电动机转动。

在下列图6所示的四个图中，正确地表示出通电螺线管极性关系的是：（）

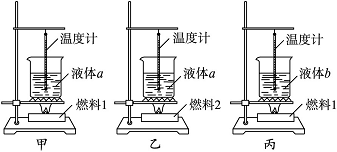

如图所示，甲、乙、丙三图中的装置完全相同，图中燃料的质量相同，烧杯内液体的质量也相同。要比较不同燃料的热值和不同物质的比热容，下列选择正确的是

A.比较热值，应选择甲乙两图进行实验；比较比热容，应选择甲丙两图进行实验

B.比较热值，应选择甲乙两图进行实验；比较比热容，应选择乙丙两图进行实验

C.比较热值，应选择甲丙两图进行实验；比较比热容，应选择甲乙两图进行实验

D.比较热值，应选择乙丙两图进行实验；比较比热容，应选择甲乙两图进行实验
