Question

小刚在做探究欧姆定律的实验。

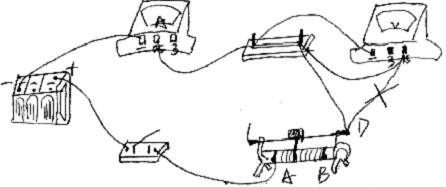

（1）在“研究电流跟电压的关系”时，他连接的电路如图所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，并画出正确的接线。

（2）在“研究电流跟电阻的关系”时，小刚把定值电阻由5换成10，闭合开关后，下一步应怎样操作?

（3）图是小刚在科学探究过程中，根据实验数据绘制的图像。

观察甲图得出的结论是：                                                                           ；

观察乙图得出的结论是：                                                                    。

Answer 1

（1）

（2）移动滑动变阻器使电压表示数保持不变，观察并记录电流表示数。

（3）当电压一定时，通过导体的电流跟电阻成反比。

当电压一定时，通过导体的电流跟电压成正比。
