Question

根据图中所给的元件，按照下列要求用笔画线把实物连接起来．并画出电路图．要求：L₁、L₂并联，电流表测L₂中的电流，开关S控制干路．

Answer 1

分析：由题意可知，L₁、L₂并联，电流表测L₂中的电流说明电流表与L₂串联，开关S控制干路说明开关位于干路，据此连接实物图；根据实物图画电路图时，可以根据电流流向法，先串简单的电路，然后把相应的部分并联在电路中．

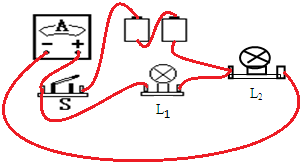

解答：解：由题意可知，L₁、L₂并联，电流表与L₂串联，开关S位于干路，实物图的连接如下图所示：

根据实物图画电路图时，可以根据电流流向法，先画出电源，从正极出发依次画出开关、灯泡L₁回到电源的负极，然后把电流表与灯泡L₂串联后并联在L₁的两端，如下图所示：

点评：本题考查实物图的连接和根据实物图画电路图，关键是会分析电路元件的连接情况．
