Question

（1）一小球静止在斜面上，在图1中作出小球所受的重力的示意图．

（2）作出如图2所示的杠杆的动力臂和阻力臂．

Answer 1

分析：（1）重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画小球所受重力时，也一定要把握这一点．
（2）已知支点、动力F，阻力，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂．

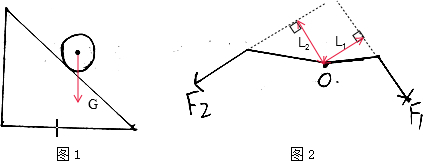

解答：解：（1）小球所受重力不受其所处状态的影响，方向竖直向下，作用在小球的重心上．如图所示：
（2）从支点分别向F₁和F₂的作用线引垂线，垂线段的长度即为动力臂和阻力臂，如下图所示：

点评：①重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响．
②作力臂是初中物理一个重要的教学内容，学生应注意总结作力臂的步骤，总结作图的方法．
