【题目】如图所示，盛满水的轻质薄塑料杯放置在水平桌面上。塑料杯容积为 3×10-4m3、底面积为 2×10-3m2，高为 0.1m。将体积为 8×10-6m3、重为 0.04N 的正方体物块放入水中。水的密度为 1×103kg/m3，g 取 10N/kg，忽略杯重。求:

（1）画出物块在水中静止时的受力分析图；

（2）放人物块后，水对杯底的压强；

（3）物块静止在水中时，杯子对桌面的压力。

【答案】（1）（2）1000Pa（3）3N

【解析】

（1）物块重力为G= 0.04N，则其质量为m===0.004kg，则物块的密度为ρ物===0.5×103kg/m3。因ρ物<ρ水，所以将此物块放入杯中水里后，其最终是处于漂浮的。则物块静止时受到重力和浮力两个力作用，且浮力大小等于重力大小。示意图如图：

（2）因塑料杯原来是盛满水的，所以当放入物块后，杯中水会溢出，水面高度仍然与杯口相平，即水的深度等于杯子的高度h=0.1m，则水对杯底的压强为p=ρ水gh=1×103kg/m3×10N/kg×0.1m=1000Pa。

（3）放入物块前，杯中水的重力为G水=m水g=ρ水V水g=ρ水V容g=1×103kg/m3×3×10-4m3×10N

/kg=3N，则此时杯子对水平桌面的压力为F= G水=3N。放入物块后，由于物块是漂浮的，则物块受到水的浮力等于物块的重力，即F浮= G物；再根据阿基米德原理，F浮= G排，则证明G物= G排，即将物块放入水中后，溢出水的重力刚好等于物块的重力，所以放入物块后杯子对水平桌面的压力为F’= G水+ G物- G排= G水=3N，即放入物块前后杯子对水平桌面的压力是相等的。

练习册系列答案

相关题目

【题目】如图，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失，下列说法正确的是（）

①对比甲、乙两图，如果燃料2的热值较高，最终图乙液体内能较大

②对比乙、丙两图液体最终升高的温度，可以比较两种液体的比热容

③对比乙、丙两图，如果液体b最终升温较高，说明燃料1的热值较大

④对比甲、丙两图，如液体b比热容比液体a大，那么要升高相同温度，图甲需要时间较短

A. 只有②和③B. 只有①和④C. 只有①和②D. 只有②和④

【题目】如图所示，电源电压恒定，R1=48Ω，滑动变阻器R2的最大阻值是24Ω，小灯泡L标有“6V3W”字样，忽略灯丝电阻随温度的变化，电流表的量程为0～3A．当开关S1、S3断开，S2闭合，滑动变阻器的滑片P滑到中点时，灯泡L恰好正常发光，求：

（1）小灯泡的电阻RL，电源电压U

（2）当开关S2、S3断开，S1闭合时，通电5min，灯泡消耗的电能

（3）当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，电路的总功率的最小值与最大值之比。

【题目】如图所示是某同学测从未知电阻Rx的实验电路，电源两端电压为 U不变，其中R0为阻值已知的定值电阻。当开关S1、 S2闭合，开关S3断开时，电压表示数为U1；当开关S1、 S3闭合，开关S2断开时，电压表示数为U2。则下列四个表达式中正确的是

A. U1 = UB. U1 = U2C. D.

【题目】小张为了研究“通过小灯泡的电流与小灯泡两端电压的关系”，选取额定电压为 2.5V 的小灯泡，连接如图所示的部分电路。请按要求完成下列问题:

（1）请添加一条导线将图中的实物图连接完整。

（______）

（2）连好电路后开始实验，闭合开关前，滑动变阻器的滑片 P 应置于____端。（选填“A”或“B"）

（3）闭合开关后发现小灯泡不发光。电流表无示数，电压表有示数，则可能是（______）

A.滑动变阻器发生断路 B.小灯泡发生断路

C.小灯泡发生了短路 D.滑动变阻器发生短路

（4）小张记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图像，则图中图像能正确反映上述关系的是（_____）

【题目】如图甲、乙所示，某科技小组自制了一个测量水深度的装置，它由测量头和控制盒构成，测量头的测量面是一个涂有绝缘漆的面积为2cm2的压敏电阻R1，R1的电阻随水对它的压力F的变化而变化关系如图丙所示。控制盒内有一个定值电阻R0和一个最大阻值为90Ω的滑动变阻器R2，电源电压保持不变。通过电路调节，可使控制盒的功率达到最大值Pm，科技小组通过控制盒的功率最小值和Pm的比值来标记水的深度。不计导线的电阻，电压表的量程为0~3V。小组在确保电路安全的情况下，进行如下电路操作：（ρ水=1.0×103kg/m3，g取10N/kg）

（1）R1未放入水中时，闭合S，断开S1，将R2的滑片移至最上端，此时电压表示数达到最大值，R0的电功率为P0；求：R1未放入水中时的电阻为_______Ω。

（2）测量头放到水下深度h1=10m时，闭合S，断开S1，将R2的滑片移至某一位置时，R0的电功率为P0ˊ，电路的总功率为P总，R1的电功率为P1。已知P0：P0ˊ=9:4，P总：P1=6:1 ，求：此时R0两端的电压为_______ V。

（3）测量头放到水下深度h2=3m时，调节电路，控制盒的最小功率与Pm的比值为______。

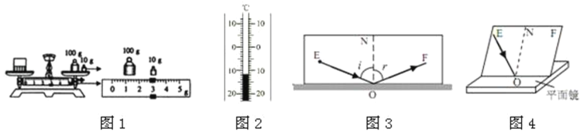

【题目】（1）如图1所示，天平所称物体的质量是_____g；如图2所示，温度计示数为_____℃。
