题目内容

在“测量小灯泡的功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω，滑动变阻器标有“30Ω 1A”字样。

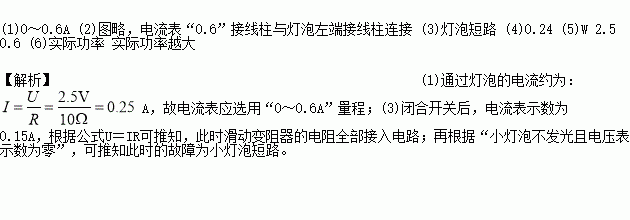

(1)连接电流表时应选用________的量程。

(2)请你用笔画线代替导线，将图甲中的实物电路连接完整。

(3)乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是________________________________________________。

(4)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表的示数如图乙所示，请读出电流表的示数，并填入表格中。

(5)实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整。

电压U／V

1.0

1.5

2.0

________

3.0

电流I／A

0.18

0.2

0.22

________

0.28

电功率P／________

0.18

0.3

0.44

________

0.84

灯泡发光情况

很暗→暗→正常发光→很亮

(6)小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的________决定的，且________，灯泡越亮。
