Question

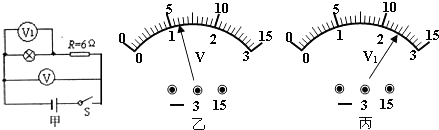

【题目】在如图甲所示的电路中，已知R=6Ω，开关S闭合时，电压表V和V1的示数如图乙、丙所示，则该电路中的电流为（ ）

A.1A
B.0.4A
C.0.2A
D.0.6A

Answer 1

【答案】D
【解析】解：（1）电压表V串联总电压，电压表V1测量灯泡两端的电压，电压表V的指针比电压表V1偏转的小，电压表V一定选择的大量程0﹣15V，电压表V1一定选择的小量程0﹣3V；
（2）电压表V使用的量程0﹣15V，每一个大格代表5V，每一个小格代表0.5V，示数是6V．电压表V1使用的量程0﹣3V，每一个大格代表1V，每一个小格代表0.1V，示数是2.4V；
（3）电阻两端的电压是：U2=U﹣U1=6V﹣2.4V=3.6V．

电路中的电流是：I= ．

所以答案是：D．

【考点精析】关于本题考查的电压表的读数方法和欧姆定律及其应用，需要了解实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏②0～15伏，每小格表示的电压值是0.5伏；欧姆定律的应用： ① 同一个电阻，阻值不变，与电流和电压无关 但加在这个电阻两端的电压增大时，通过的电流也增大．（R=U/I） ② 当电压不变时，电阻越大，则通过的电流就越小．（I=U/R） ③ 当电流一定时，电阻越大，则电阻两端的电压就越大．（U=IR）才能得出正确答案．
