题目内容

如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是

A. 导致熔丝熔断的原因是电路中电流过大

B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流

C. 熔丝熔断，但灯泡依然完好

D. 用铜丝代替熔丝不符合安全用电的原则

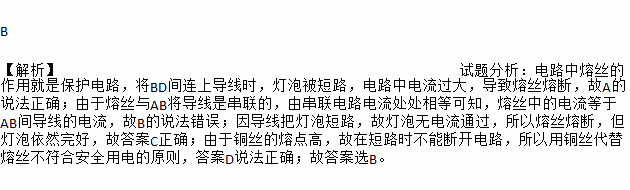

B 【解析】试题分析：电路中熔丝的作用就是保护电路，将BD间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，故A的说法正确；由于熔丝与AB将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于AB间导线的电流，故B的说法错误；因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依然完好，故答案C正确；由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的...
练习册系列答案
相关题目

如图所示，体温计的示数为_____℃．

36.8 【解析】体温计的一个大格是1℃，一个小格是0.1℃，所以分度值为0.1℃；此时的温度为36.8℃。

如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（　　）

A. 灯丝断了 B. 灯泡短路 C. 开关接触不良 D. 插座短路

A 【解析】试题分析：试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光． 【解析】 用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了． 故选A．

我们北方房间里的暖气一般都安装在房间下方，制冷用的空调一般都安装在房间的上方，这是因为（ ）

A. 热空气密度小于冷空气密度，热空气向下流动

B. 热空气密度大于冷空气密度，热空气向下流动

C. 热空气密度小于冷空气密度，热空气向上流动

D. 热空气密度大于冷空气密度，热空气向上流动

C 【解析】空气是会流动的，并且是热胀冷缩的。靠近暖气片的空气首先受热，体积膨胀，密度减小，变得轻了便往上升，同时冷空气向下与热空气混合，这样房间内的空气便开始上下“对流”起来，房间的气温基本平衡。用来制冷的空调正好与暖气片的作用相反，我们需要的是冷空气，空调装在高处才能发挥它的最佳作用。故选C

如图所示是标准大气压下，质量为1 g的某液体的体积—温度图，以下说法正确的是( )

A. 4 ℃时，液体密度最小

B. 温度升高，液体密度不变

C. 1 ℃时液体的体积比5 ℃时的大

D. 由1 ℃升高到8 ℃，液体体积一直变大

C 【解析】试题分析：A.4℃时，液体的体积最小，在质量一定时，密度最大，A错误； B.温度升高，液体的体积增大，液体密度减小，B错误； C.从图像看出 1℃时液体的体积比5℃时的大，C正确； D.由1℃升高到8℃，液体体积先减小了后增大，不是一直变大，D错误。 故选C。

发生________ 是电路中电流过大的原因，另一个原因是______________ 。

短路 用电器总功率过大 【解析】在家庭电路中，导致电流过大的原因：(1)电路中用电器的总功率过大,造成干路电流过大；(2)电路中发生短路故障。

某同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池．

（1）按图甲电路，将图乙中电流表正确连入电路____________．

（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是_____．（回答出一种原因即可）

（3）清除故障后，小明将滑片P向左滑动时，电压表示数将_____（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R1=_____Ω．你认为这个结果可靠吗？理由是_____．

R1处断路或R2处短路 增大 10 没有多次测量求平均值 【解析】（1）因为电源电压U=1.5V×2=3V，所以电路最大电流约是：I=U/R=3V/9Ω≈0.33A，因此电流表应选0～0.6A量程，把电流表串联接入电路，电路图如图： （2）因为电压表的示数等于电源电压，所以可能是与电压表并联的R1 发生了断路或R2短路； （3）由图知道，向左移动滑片，滑动变阻器的电阻减小，所以电...

如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同．闭合开关S，当滑动变阻器的滑片P都从中点向左滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（ ）

A．L1和L2都变亮 B．L1和L2都变暗

C．L2始终比L1亮 D．L1始终比L2亮

C 【解析】 试题分析：（1）左图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知灯泡的实际功率变小，灯泡变暗；（2）右图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变...

小军在实验室利用托盘天平、量筒、细线，测量一物块的密度。下列说法正确的是

A. 调节天平横梁平衡时，指针如图甲所示，应将平衡螺母向右端调节

B. 用调好的天平测物块质量，天平平衡时如图乙所示，该物块的质量为52.2g

C. 利用如图丙、丁所示的方法，测出物块的体积为30cm3

D. 该被测物块的密度为2.6g/cm3

D 【解析】因为指针偏右，所以右侧质量偏大，故应将平衡螺母向左调节， A错误；天平示数应将砝码质量与游码示数相加，所以图乙中天平的示数为50g+2g=52g，故B错误；读取量筒示数时视线应与凹液面的最低处相平，用两次量筒的示数差得出物体的体积，即物体的体积为40ml-20ml=20ml=20cm3， 故C错误；物体的密度ρ=m/V=52g/20cm3═2.6g/cm3 ，故D正确，故选D。 ...
