题目内容
【题目】“西塞山前白鹭飞,桃花流水鱖鱼肥。”是唐代张志和描写湖州境内西苕溪美景的词句。如图所示的是一只白鹭平行于水面飞行的画面。若以白鹭为参照物,它在水中的倒影是_____(选填“运动”或“静止”)的,白鹭的倒影是由于_____而形成的。若飞行时白鹭离水面3米,则白鹭的倒影离白鹭________米。
![]()
【答案】静止 光的反射(或平面镜成像) 6
【解析】
一只白鹭正平行于水面飞行,白鹭和白鹭所成的像关于水面是对称的,若以白鹭为参照物,像与白鹭间没有位置的变化,故倒影是静止的;
白鹭的倒影属于平面镜成像,是由于光的反射而形成的;
根据平面镜成像的规律知,像与物体到镜面的距离相等,已知白鹭到水面的距离等于3m,则“倒影”到水面的距离也为3m,所以白鹭的倒影离白鹭为6m。

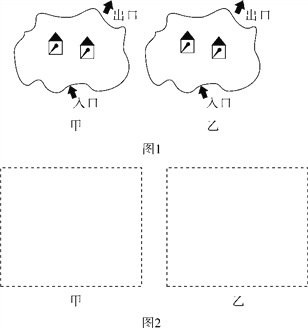

【题目】如图1所示,某公园有两个游览点(用亭子表示)。其游览的入口和出口都已确定,请按以下要求设计游览路线:
![]()
(1)游客由入口到出口,先后经过两个游览点。请在图1甲中用笔画线画出游览路线____;
(2)游客由入口到出口,每次只经过其中任意一个游览点,请在图1乙中用笔画线画出游览路线____;
由此联想到我们所学的电路知识,现有两个小灯泡、一个开关、一个电源及若干导线,怎样连接使两个灯泡都亮起来。
【设计实验与进行实验】
请在图2所示的虚线框内画出你所设计的两种不同的完整电路图,要求用规定的电器元件符号____,_____。
【评估】
(1)正确连接后闭合开关,灯泡不亮。请在表格中填写简单的检修方法:
故障现象 | 可能原因 | 检修方法 |
灯泡不亮 | 示例:灯泡的 灯丝断了 | 换灯泡 |
电路中导线断了 | ___________ | |
电池没电了 | ___________ |
(2)如图所示,它们的电路连接情况不可见,闭合开关,两个小灯泡同时发光;断开开关,两个小灯泡同时熄灭,不借助其他器材。请设计一个简单的方法,判断它们是串联还是并联_____。
![]()
