题目内容
下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．
（1）请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡亮度变亮，连线不能交叉．
（2）该组同学连
接好电路，将滑片P移到A端，并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是____________________________．
（3）解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．
（4）从表中数据可算出该灯泡的额定功率是_________W．
试题分析：（1）根据欧姆定律可得，灯泡的额定电流约为
，所以电流表选0～0.6A的量程，且与灯泡串联；滑动变阻器的滑片向右移动时小灯泡亮度变亮，则右下方接线柱与开关相连，如下图所示：
（2）闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是滑动变阻器最大阻值太小（或电源电压太大）；
（3）由图乙可知，电压表量程为0～3V，分度值为0.1V，电压表示数是1.7V：
（4）由表中数据可知，灯泡的额定电压U=2.5V对应的电流值是I=0.25A，
灯泡的额定功率P=U额I额=2.5V×0.25A=0.625W．
考点：电功率的测量；电压表的使用；电压表的读数方法；滑动变阻器的使用；欧姆定律的应用．
点评：本题考查了电压表和滑动变阻器的使用和连接、实验现象的判断、电压表的读数、额定功率的计算等，关键是会根据电路中电流的最大可能值确定电流表的量程．
第三学期赢在暑假系列答案
学练快车道快乐假期暑假作业新疆人民出版社系列答案
一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．
(1)请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A)
(2)先将滑片移到 (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ．
(3)排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中，
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
电压U/V | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
电流I/A | 0.10 | O.14 | 0.17 | 0.23 | 0.25 | 0.27 | |
电功率P/W | O.1 | 0.21 | 0.34 | 0.69 | 0.88 | 1.08 |

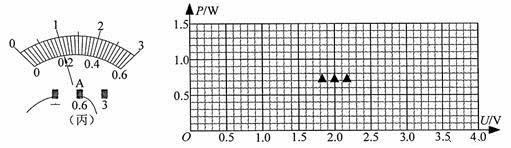

(4)请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 V．
要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（ ）
）两个小灯泡连接到电路中谁更亮的问题，两位同学产生了争议：
较大，所以，灯泡
更亮；
较小，所以，灯泡
更亮.
