题目内容
如图所示的电路中，电源电压不变，R1＝R2＝R3＝6 Ω．某同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.6 A，则电源电压U＝________V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________V，每只电阻消耗的电功率是________W，电流每分钟在每只电阻上产生的热量是________J．
答案：7.2,2.4,0.96,57.6.

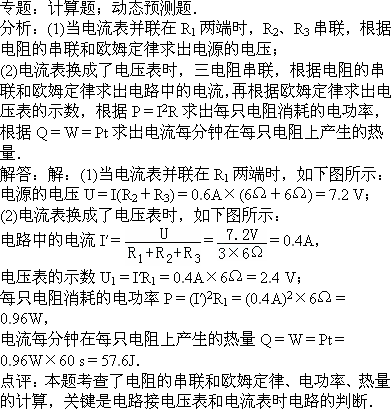

解析：
提示：
解析：
|
|
提示：
|
电功率的计算；欧姆定律的应用；电阻的串联． |
