题目内容

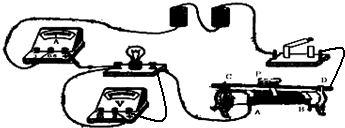

如图小王同学在做“测定小灯泡额定功率”的实验时，电源电压为3V，小灯泡的额定电压为2.5V，如图为小王同学已连接的部分电路．
（1）在所连电路中，有两根导线还未连好，请你帮他完成电路的连接（其他导线不得变动）．
（2）小王同学在检查电路连接正确后，闭合开关；发现灯泡不亮，电压表的示数为3V，电流表的示数为0，产生这个故障的原因可能是______．
（3）实验中小王依次测出了三组数据，并记录在下表中，若第1次实验时电流表的示数如图，请将此示数读出并填入表中，入表中的数据______A．
（4）小灯泡的额定功率是______W．
（5）实验中小王是向______（填“左”或“右”）移动滑动变阻器的滑片．
（6）小灯泡的亮度与电压的关系是______．
（1）在所连电路中，有两根导线还未连好，请你帮他完成电路的连接（其他导线不得变动）．
（2）小王同学在检查电路连接正确后，闭合开关；发现灯泡不亮，电压表的示数为3V，电流表的示数为0，产生这个故障的原因可能是______．
（3）实验中小王依次测出了三组数据，并记录在下表中，若第1次实验时电流表的示数如图，请将此示数读出并填入表中，入表中的数据______A．
| 实验次序 | 1 | 2 | 3 |
| U/v | 2.0 | 2.5 | 3.0 |
| I/A | 0.40 | 0.42 | |
| 亮度 | 逐渐变亮 | ||
（5）实验中小王是向______（填“左”或“右”）移动滑动变阻器的滑片．
（6）小灯泡的亮度与电压的关系是______．
（1）小灯泡的额定电压为2.5V，所以电压表量程选0～3V，且电压表与灯泡并联，电流从正接线柱流入负接线柱流出；滑动变阻器按上边任意接线柱与开关连接，如下图所示：
（2）电压表有示数且为3V，电流表示数为0，说明问题出在电压表两接线柱之间的电路：小灯泡处开路；
（3）电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A；
（4）由U=2.5V时，I=0.4A，灯的额定功率P=UI=2.5V×0.4A=1W；
（5）实验过程中，不断增加灯两端的电压，就要减小滑动变阻器两端的电压，减小连入的电阻值，所以要向左移动滑片；
（6）从表中数据可以看出，小灯泡的亮度随电压的升高而增大．
故答案为：（1）如上图所示；
（2）小灯泡处开路；
（3）0.36；
（4）1；
（5）左；
（6）小灯泡的亮度随电压的升高而增大．
（2）电压表有示数且为3V，电流表示数为0，说明问题出在电压表两接线柱之间的电路：小灯泡处开路；
（3）电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A；
（4）由U=2.5V时，I=0.4A，灯的额定功率P=UI=2.5V×0.4A=1W；
（5）实验过程中，不断增加灯两端的电压，就要减小滑动变阻器两端的电压，减小连入的电阻值，所以要向左移动滑片；
（6）从表中数据可以看出，小灯泡的亮度随电压的升高而增大．
故答案为：（1）如上图所示；
（2）小灯泡处开路；
（3）0.36；
（4）1；
（5）左；
（6）小灯泡的亮度随电压的升高而增大．
