题目内容
实验：用电压表和电流表测电阻（1）在方框内画出电路图．
（2）根据电路图，将图1的元件连接成电路．（要求滑动变阻器用A接线柱，导线不要交叉）
（3）连接电路时，开关S应______，滑动变阻器的滑片P应放在______端．（选填“A”或“B”）
（4）若电压表、电流表的示数如图2所示，电阻Rx=______Ω．当滑动变阻器的滑片P向A端移动时，电压表的示数将______，电流表的示数将______，而电阻Rx的阻值将______．（填“变大”、“变小”或“不变”）
【答案】分析：（1）根据伏安法测电阻的原理去设计，要求是：电压表与电阻并联测电阻的电压，电流表与电阻串联测电阻的电流，同时滑动变阻器串联在电路中，电阻处于最大阻值处，起保护电路的作用，开关串联在电路中控制电路．
（2）按照电路图连接实物图，注意保持元件的对应性．
（3）连接电路时，为保护电路，开关S应处于断开状态．滑动变阻器应处于最大阻值状态．
（4）注意两表的量程，根据指针的指向读出示数；然后根据欧姆定律计算R的阻值；当滑动变阻器的滑片P向A端移动时，根据阻值的变化和欧姆定律分析可知电压表和电流表的示数变化；而待测电阻的阻值与它两端的电压和通过的电流无关．
解答：

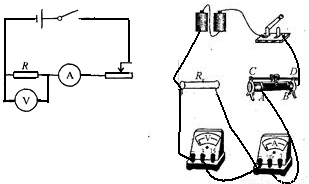

解：（1）按照设计要求，电路图如图：
（2）从电源的正极开始，沿方向逐个将开关、滑动变阻器、电流表、待测电阻串联起来，接在电源负极上；然后电压表与待测测电阻并联．如图：
（3）为保证安全，连接电路时开关S应断开，滑动变阻器应滑到最大值处，因滑动变阻器连入电路的电阻是滑片左边的，所以滑片应放在B端．
故答案为：断开；B．
（4）由图可读出，电压表量程为0～3V，故示数为2.4V，电流表量程为0～0.6A，故示数为0.24A．
Rx=
=
=10Ω；
当滑动变阻器的滑片P向A端移动时，接入电路的电阻减小，根据欧姆定律可知，电路中电流变大，即电流表的示数将变大；而Rx的阻值与它两端的电压和通过的电流变化无关保持不变，因通过的电流变大，则Rx两端的电压变大，即电压表的示数将变大．
故答案为：10；变大；变大；不变．
点评：本题考查电学实验常考的内容；有实验设计、实物图的连接、读数、数据的处理等，是一道综合性较强，知识点较多的题．
（2）按照电路图连接实物图，注意保持元件的对应性．
（3）连接电路时，为保护电路，开关S应处于断开状态．滑动变阻器应处于最大阻值状态．
（4）注意两表的量程，根据指针的指向读出示数；然后根据欧姆定律计算R的阻值；当滑动变阻器的滑片P向A端移动时，根据阻值的变化和欧姆定律分析可知电压表和电流表的示数变化；而待测电阻的阻值与它两端的电压和通过的电流无关．
解答：
解：（1）按照设计要求，电路图如图：（2）从电源的正极开始，沿方向逐个将开关、滑动变阻器、电流表、待测电阻串联起来，接在电源负极上；然后电压表与待测测电阻并联．如图：
（3）为保证安全，连接电路时开关S应断开，滑动变阻器应滑到最大值处，因滑动变阻器连入电路的电阻是滑片左边的，所以滑片应放在B端．
故答案为：断开；B．
（4）由图可读出，电压表量程为0～3V，故示数为2.4V，电流表量程为0～0.6A，故示数为0.24A．
Rx=
=
=10Ω；当滑动变阻器的滑片P向A端移动时，接入电路的电阻减小，根据欧姆定律可知，电路中电流变大，即电流表的示数将变大；而Rx的阻值与它两端的电压和通过的电流变化无关保持不变，因通过的电流变大，则Rx两端的电压变大，即电压表的示数将变大．
故答案为：10；变大；变大；不变．
点评：本题考查电学实验常考的内容；有实验设计、实物图的连接、读数、数据的处理等，是一道综合性较强，知识点较多的题．
