9．（1）一根木杆按如图①所示的方式直立在地面上，请在图中画出它在阳光下的影子（用线段MN表示）．
（2）图②是两根标杆及它们在灯光下的影子，请在图中画出光源的位置（用点P表示），并画出人在此光源下的影子（用线段EF表示）．

Answer 1

分析 （1）根据平行投影的特点作图：过木杆的顶点作太阳光线的平行线；
（2）分别过标杆的顶点及其影子的顶点作射线，两条射线的交点即为光源的位置．

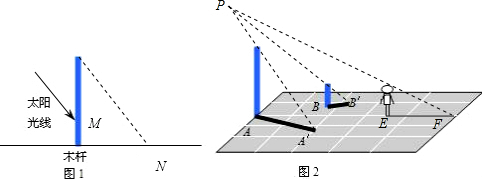

解答 解：（1）如图1，MN是木杆在阳光下的影子；
（2）如图2，点P是影子的光源，EF就是人在光源P下的影子．

点评 此题考查平行投影问题，平行光线得到的影子是平行光线经过物体的顶端得到的影子；点光源是由两个影子与物高决定；点光源经过物体的顶端也可得到物体在点光源下的影子．
