Question

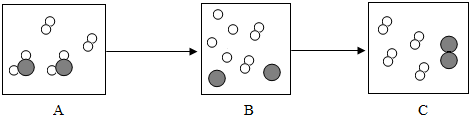

14．如图是在一定条件下，某物质发生化学反应的微观模拟图，请回答下列问题：

（1）请在B图中补充相关粒子图形，使其表示正确；
（2）补充的依据是化学反应前后，原子种类、数目不变；
（3）结合该图示从微观角度解释由B到C变化的实质是每2个氢原子结合成1个氢分子，每2个氧原子结合成1个氧分子．
（4）此变化前后不发生变化的粒子是氢原子和氧原子，未参加反应的氢分子．

Answer 1

分析 （1）根据化学反应的实质分析解答；
（2）依据质量守恒定律化学反应前后原子的种类和个数不变分析解答；
（3）依据从B到C的微观粒子组合的过程分析解答；
（4）根据微粒的变化分析此变化前后不发生变化的粒子．

解答 解：（1）从A到B的过程是分子分开成为原子的过程，所以A中各种原子的种类和个数与B中应该相同；故图示为；
（2）中补充氧原子的依据是质量守恒定律化学反应前后原子的种类和个数不变；
（3）从图示可以看出由B到C变化的实质是每2个氢原子结合成1个氢分子，每2个氧原子结合成1个氧分子；
（4）由微粒的变化可知，此变化前后不发生变化的粒子是氢原子和氧原子以及未参加反应的氢分子．
故答案为：（1）见上图；  （2）化学反应前后，原子种类、数目不变．（3）每2个氢原子结合成1个氢分子，每2个氧原子结合成1个氧分子；（4）H、O，未参加反应的氢分子．

点评 解答本题的关键是要充分理解图中提供的信息和化学变化的实质，只有这样才能对问题做出正确的判断．
