Question

某研究性学习小组查阅资料得知：焦炭（主要成分是碳单质，杂质不与水反应）与水蒸气在高温条件下反应，能产生一种俗称为水煤气的气体燃料（水煤气中不含甲烷等有机物）。为探究水煤气的成份，该小组开展了如下活动：
设计焦炭与水蒸气反应的装置，见图1（图中夹持仪器和加热仪器已省略）。

图一

作出假设：依据所学知识分析，水煤气中一定含有水蒸气，可能含有H₂、CO、CO₂。
（1）实验探究：同学们为探究水煤气的成份，设计了如下实验装置（图2）并进行实验。


A           B                         C                                     D
图二

请分析图2所示装置的实验原理，填写下表中的空格：

（2）结果分析：实验证明水煤气中有H₂、CO、CO₂。①能证明CO₂存在的现象是                                             。②能证明CO存在的现象是                                              。③能证明H₂存在的现象是                                               。
（3）：同学们在反思实验结果时发现图2所示实验存在缺陷，请你分析造成此实验缺陷的原因：                                       ，对此你提出的改进措施是                                   。

Answer 1

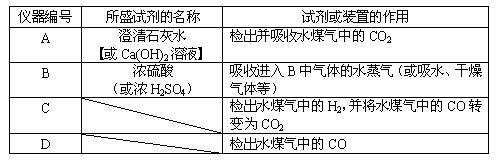

（1）

（2）①A中的澄清石灰水变浑浊（或洗气瓶中的澄清石灰水变浑浊）②D中的澄清石灰水变浑浊（或烧杯中的澄清石灰水变浑浊）③干冷烧杯内壁有水珠（或C中烧杯内壁有水珠）
（3）Ca(OH)₂溶解度较小，A中澄清石灰水可能不能将水煤气中的CO₂完全吸收，从而干扰对CO的检验；在A、B之间依序连接装有NaOH溶液、澄清石灰水的洗气装置（或将从A中出来的气体依序通过NaOH溶液、澄清石灰水）
