Question

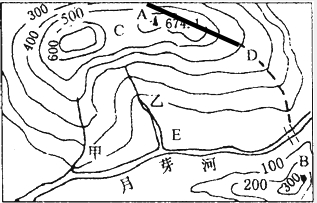

15．读下面等高线地形图，回答下列问题：

（1）图中A、B两处的相对高度为400米．
（2）按地表形态看，C处是鞍部，D处是山脊，E处是山谷．
（3）图中甲、乙两条支流画法不合理的是甲，原因是甲处是山脊，不能形成河流．
（4）在图中A、B方向上要修建一条公路，公路的最高海拔不能超过400米，在图中所示的范围内，修建这条公路需要开凿一个隧道，在需要的地方用粗直线表示，需要修建一座桥梁，在需要的地方用双虚线表示．

Answer 1

分析 在等高线地形图上，等高线闭合且等高线数值中间高，四周低则为山顶；两山顶之间相对低洼的部位为鞍部；等高线闭合且等高线数值中间低，四周高则为盆地；等高线向海拔低处凸为山脊；等高线向海拔高处凸为山谷，等高线重合的部位是陡崖．等高线密集，坡度陡，等高线稀疏，坡度缓．

解答 解：读图可知，（1）图中A处的海拔高度为674.1米，B处的海拔高度为200米，两地的相对高度为674.1米-200米=474.1，米．（2）图中C处为两山顶之间相对低洼的部位，为鞍部；D处等高线向海拔低处凸，为山脊；E处等高线向海拔高处凸，为山谷．（3）图中甲处等高线向海拔低处凸为山脊，山脊不能形成河流；乙处等高线向海拔高处凸为山谷，山谷处容易形成河流，故甲支流画法不合理．（4）在图中A、B方向上要修建一条公路，公路的最高海拔不能超过400米，在图中所示的范围内，修建这条公路需要开凿A山顶处一个隧道，在需要的地方用粗直线表示，经过一条河流，需要修建一座桥梁，在需要的地方用双虚线表示．
故答案为：（1）400；
（2）鞍部；山脊；山谷；
（3）甲；甲处是山脊，不能形成河流；
（4）一；
；一．

点评 本题考查的是等高线地形图的判读，读图解答即可．
