21．(18分)

⑴ “测定某电阻丝的电阻率”实验

①实验中，用螺旋测微器测量一种电阻值很大的电阻丝直径，刻度位置如图所示，则电阻丝的直径是_　　　　 mm。

②用多用电表的欧姆档粗测这种电阻丝的阻值：

　 已知此电阻丝的阻值约为几十kΩ，下面给出的操作步骤中，合理的实验步骤顺序是：__　　 　(填写相应的字母)。旋转选择开关其尖端应对准的欧姆档位是　 　　　；根据表中指针所示位置，电阻丝的阻值约为__________Ω。

a．将两表笔短接，调节欧姆档调零旋钮使指针对准刻度盘上欧姆档的零刻度，而后断开两表笔

b．将两表笔分别连接到被测电阻丝的两端，读出阻值后，断开两表笔

c．旋转选择开关S，使其尖端对准欧姆档的某一档位

d．旋转选择开关S，使其尖端对准交流500V档，并拔出两表笔

③用电流表和电压表精确测定此电阻丝的阻值，实验室提供下列可选用的器材:

电压表V(量程3V，内阻50kΩ)

电流表A₁(量程200μA，内阻200Ω)

电流表A₂(量程5mA，内阻20Ω)

电流表A₃(量程0.6A，内阻1Ω)

滑动变阻器R(最大阻值1kΩ)

电源E(电源电压为4V)

开关S、导线

a．在所提供的电流表中应选用　　　 (填字母代号)；

b．在虚线框中画出测电阻的实验电路；

④分别用L、d、R_X表示电阻丝的长度、直径和阻值，则电阻率表达式为ρ=　　　　　　 。

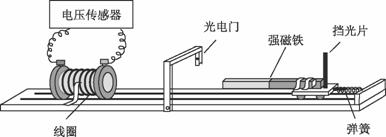

(2) 某学习小组的学生利用线圈、强磁铁、光电门传感器、电压传感器等器材，研究“线圈中感应电动势大小与磁通量变化快慢的关系”。在探究线圈感应电动势E 与时间△t的关系时，他们把线圈和光电门传感器固定在水平光滑轨道上，强磁铁和挡光片固定在运动的小车上，实验装置如图所示。当小车在轨道上运动经过光电门时，光电门会记录下挡光片的挡光时间△t，同时小车上的强磁铁插入线圈中，接在线圈两端的电压传感器记录线圈中产生的感应电动势E的大小(E近似看成恒定)。调节小车末端的弹簧，小车能够以不同的速度从轨道的最右端弹出。下表是小组同学进行多次测量得到的一系列感应电动势E和挡光时间△t。

次数 测量值	1	2	3	4	5	6	7	8
E/×10-1V	1.16	1.36	1.70	1.91	2.15	2.75	2.92	3.29
△t/×10-3s	9.20	7.49	6.29	5.61	5.34	4.30	3.98	3.42

①由实验装置可以看出，实验中每次测量在△t时间内磁铁相对线圈运动的距离都相同，这样可以实现控制__________不变；

②为了探究感应电动势E与△t的关系，请你根据表格中提供的信息提出一种处理数据的方案。(写出必要的文字说明)

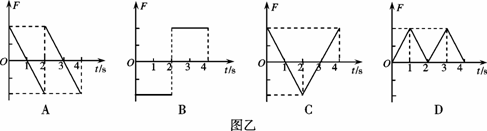

20．矩形线框abcd放在匀强磁场中静止不动，磁场方向与线圈平面垂直，磁感应强

度B随时间t变化的图象如图甲所示。设t＝0时刻，磁感应强度的方向垂直纸面向

里，则在0-4s时间内，图乙中能正确表示线框ab边所受的安培力F随时间t变化的图象是(规定ab边所受的安培力方向向左为正)

19．如图所示，一些商场安装了智能化的自动扶梯。为了节约能源，在没有乘客乘行时，自动扶梯以较小的速度匀速运行，当有乘客乘行时自动扶梯经过先加速再匀速两个阶段运行。则电梯在运送乘客的过程中

A．乘客始终受摩擦力作用

B．乘客经历先超重再失重

C．乘客对扶梯的作用力先指向右下方，再竖直向下

D．扶梯对乘客的作用力始终竖直向上

18．设嫦娥号登月飞船贴近月球表面做匀速圆周运动，测得飞船绕月运行周期为T。飞船在月球上着陆后，自动机器人在月球上做自由落体实验，将某物体由距月球表面高h处释放，经时间t后落到月球表面。已知引力常量为G，由以上数据不能求出的物理量是

A．月球的半径　　　　　

B．月球的质量

C．月球表面的重力加速度　　　　　　

D．月球绕地球做匀速圆周运动的向心加速度

17．如图所示为一列沿x轴正方向传播的简谐横波在t时刻的波形图。已知该波的周期为T，a、b、c、d为沿波传播方向上的四个质点，则下列说法中正确的是

A．在t+时，质点c的速度达到最大值

B．在t +2T时，质点d的加速度达到最大值

C．从t时刻起，质点a比质点b先回到平衡位置

D．从t时刻起，在一个周期内，a、b、c、d四个质点所通过的路程均为一个波长

16．电阻为1Ω的矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图所示。现把交流电加在电阻为9Ω的电热丝上，则下列说法中正确的是

A．线圈转动的角速度为31.4rad/s

B．如果线圈转速提高一倍，则电流不会改变

C．电热丝两端的电压V

D．电热丝的发热功率P＝1800 W

15．一位高三年级的男生骑着自行车在水平公路上以较快的速度行驶，设所受阻力为车和人总重的0.05倍，则该同学骑车的功率最接近于

A．10W　　 　　　　 B．50W　　 　　　　 C．250W　　 　　　　　　　 D．1kW

14．如图所示，细光束AO以45°的入射角从某种介质射向空气时，分成a、b两束，a光频率为ν₁，b光频率为v₂。关于这两种单色光，下列说法中正确的是　　

A．从该介质射向空气时，a光发生全反射时的临界角一定大于45°

B．该介质对b光的折射率一定小于

C．用a光和b光分别做双缝干涉实验，若实验条件相同，　

则b光在屏上形成的明条纹的间距较小

D．若用a光照射某金属板能发生光电效应，则用b光照射

该金属板也一定能发生光电效应

13．下列说法中不正确的是

A．在α粒子散射实验中，使少数α粒子产生大角度偏转的力是原子核对粒子的库仑斥力

B．氢原子在辐射出一个光子后，核外电子的动能增大

C．已知氦原子的质量m₁、电子质量m₂、质子质量m₃、中子质量m₄，则质子和中子在结合成氦核时的质量亏损为(2 m₄+2 m₃－m₁)

D．爱因斯坦狭义相对论的基本结论之一是运动物体长度会收缩，即l =l₀ ，它是因时空条件不同而引起的观测效应
