( 37 -44 ) 作图题(请用规定的铅笔将图画在答题卡内相应的图上)

37、(2分)作图题(请用规定的铅笔将图画在答题卡内相应的图上)

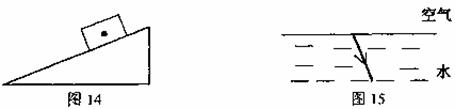

(1)图14所示重10N的物体静止在斜面上，请画出该物体所受重力的示意图。

(2)画出图15所示的折射光线的入射光线。

36．分析图 13 所示的甲、乙两种物质的溶解度曲线，下列说法正确的是

A 乙的溶解度随温度变化比甲大

B t1 ℃ 时甲的溶解度大于乙的溶解度

C t2℃ 时甲和乙的溶解度相等

D 甲的溶解度随温度升高而增大，乙的溶解度随温度升高而减小

35、小军和小华都站在溜冰场上，小军用力推了小华一下，两人都向相反方向滑出了较远的距离，要解释这一现象，可以利用下列知识中的

①物体间力的作用是相互的　　 　　　②力是改变物体运动状态的原因

③一切物体都有惯性　　　　　　　　 ④他们之间的作用力是一对平衡力

A、①②③　　　 B、②③④　　　 C、①②④　　　 D、①③④

34．下列属于种群的是

A 深圳红树林湿地里所有的生物 B 深圳西丽水库里所有的鱼类

C 深圳莲花山上所有的植物 D 深圳某农场一块地毕所有的向日葵

33、如图12所示，电源电压不变，当开关S闭合，滑动变阻器

的滑片P向左移动时，下列说法正确的是

A、电流表的示数变小

B、电压表的示数不变

C、电压表的示数变小

D、灯泡变暗

32、教育部颁布了《全国中小学生安全教育指导纲要》，进一步体现了全社会对学生安全问题的重视，但中小学生也应学会自救和他救。下列措施中错误的是

A、某同学因某种原因而产生过激想法时，应该找朋友、父母、心理老师等进行交流、咨询，以得到心理疏导

B、楼里发生火灾时，应该用湿毛巾捂住口鼻，向安全地方撤离

C、发现煤气中毒者，应立即将其移到空气新鲜的地方

D、发现有人触电时，应立即用手将他拉离带电体

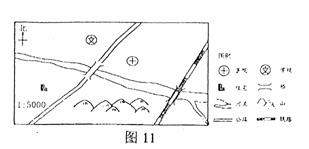

31．图 11 是某地平而示意图，下列说法正确的是

A 图上 l 厘米代表实际距离 500 米

B 住宅位于学校的西南方向

C 铁路位于公路的正西方向

D 医院正北方向有座山

30、杯中的某种溶液，倒掉一半后，剩下的半杯溶液的描述正确的是

A、比热容减半　　　 B、密度减半　　　 C、质量减半　　 D、溶质质量分数减半

29．鉴别氢氧化钠、氢氧化钙、稀盐酸三种溶液，可选用的试剂是

　A 碳酸钠溶液 B 无色酚酞试液 C 紫色石蕊试液 D 氯化钡溶液

28、图10是表示近视眼或远视眼成像情况及对其进行矫正的图，其中表示近视眼成像和矫正情况的图是

图10

A、①③　　　　 B、②④　　　　　 C、①④　　　　　 D、②③
