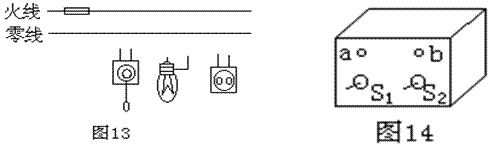

27、按照明电路要求，将图13中各元件连入电路中。

26、某同学按照灯L₁、L₂并联，开关S₁控制整个电路，S₂只控制灯L₂的要求，连接了图12的实物电路图。 (1)判断他的连接是否正确，如有错误，在错误的接线上打“×”； (2)只允许变动原图中导线一个端点接线的位置，将其错误连线改正过来； (3)按改正后的实物连接图，在方框里画出对应的电路图．

25、小明准备用一个电池组、一只电动机、一只电铃及两个开关设计一个电路．开关S1、S2都闭合后，电动机转、电铃响；只闭合S1，电动机转、电铃不响；只闭合S2，电动机不转、电铃不响．请你按上述要求画出设计的电路图。

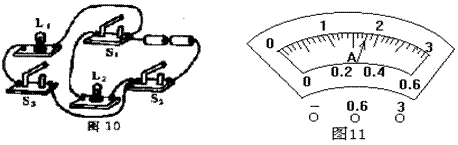

24、在如图11所示的电流表中，标有“0.6”和“3”的是________接线柱；当使用标有“－”和“0.6”这两个接线柱时，量程是________安培，刻度盘上每一大格是________安培，每小格是________安培，指针所示位置是________安培；当使用标有“－”和“3”这两个接线柱时，量程是________安，刻度盘上每一大格是________安，每小格是________安，指针所示位置是________安。

23、根据图10中的实物图画出相应的电路图，要求在图上标出S₁、S₂、S₃和L₁、L₂。

22、将图9中的实验连成串联电路，要求：导线不能交叉。

17、关于导体和绝缘体，下列说法正确的是： ( )。 A、绝缘体中电子很少，所以不能导电； B、金属导体中是靠正电荷的定向移动形成电流； C、导体是重要的电工材料，而绝缘体不是； D、绝缘体中的电荷几乎被束缚在原子或分子的范围内，自由电荷很少。 18、用手拿一根硬铁丝与毛皮互相摩擦后，铁丝将： ( )。 A、带正电； B、带负电； C、不带电； D、可能带正电，也可能带负电。 19、甲、乙验电器分别带上等量的正、负电荷，它们的金属球互相接触后，发生中和现象，下列说示正确的是： ( )。 A、甲上的多余正电荷转移到乙上； B、乙上的多余电子转移到甲上； C、甲、乙上的多余正负电荷互相交换； D、甲上的多余正电荷和乙上的多余电子的各一半互相交换。 20、一位同学在组成串联电路实验中，按电路图连接无误后，闭合开关,发现只有L1灯亮,故障原因是： ( )。 A、灯L₂的灯座松了，使电路出现断路； B、灯L₂的灯座出现短路，致使没有电流通过L₂； C、开关接线柱松了，使电路接触不良而造成断路； D、L₂的灯丝断了，使电路出现断路。

16、在图7所示电路中，下列说法正确的是： ( )。 A、S₁、S₂闭合，两灯都亮；　　　　　　　　 B、S₁、S₂闭合，只有L₂亮； C、S₁、S₂闭合，电源短路；　　　　　　　　 D、S₁闭合，S₂断开，只有L₁亮。

15、在图6所示电路中，下列说法错误的是： ( )。 A、当只闭合开关S₁时，只有灯L₁发光；　　 B、当只闭合开关S₂时，只有灯L₃发光； C、当开关S₁、S₂都闭合时，只有灯L₂发光； D、当开关S₁、S₂都断开时，三盏灯都发光。

10、如图4所示，当开关S₁、S₂都断开时，发光的灯的连接是__________联；当开关S₁、S₂都闭合时，发光的灯的连接是__________联。
