12. 照明电路中，为了安全，一般在电能表后面电路上安接一漏电保护器，如图所示，当漏电保护器的ef两端没有电压时，脱扣开关K能始终保持接通，当ef两端有电压时，脱扣开关K立即断开，下列说法正确的是

A.连接火线的线圈匝数和连接零线的线圈匝数相等

B. 当输入电压过低或用户电流超过一定值时，脱扣开关会自动断开，即有低压或过流保护作用

C. 当站在绝缘物上的带电工作的人两手分别触到b线和d线时(双线触电)脱扣开关会自动断开，即有触电保护作用

D．“脱扣开关控制器”的线圈匝数越多，

触电保护越灵敏

11．在物理实验中，要测定磁场的磁感应强度，可用一个探测线圈与一

个冲击电流计(可测定通过电路的电荷量)串联后测量，原理图如

图所示，若已测得匀强磁场的磁感应强度为B，又知探测线圈的匝

数为n，面积为S，线圈与冲击电流计组成的回路电阻为R，实验开

始时线圈平面与磁场垂直，若把探测线圈翻转180°，则此过程中

冲击电流计测出的通过线圈的电荷量是

A．0　　　 B．　　　 C．　　　 D．

10．一带电微粒q用丝线悬挂在电场中的O点，静止在如图所示的位置，实线为三条电场线，当丝线突然烧断，则关于微粒的运动情况，下列说法正确的是

A. 可能是a轨迹，微粒的加速度增大、电势能增大

B. 可能是b轨迹，微粒的加速度增大、电势能减小

C. 可能是c轨迹，微粒的加速度减小、电势能增大

D. 以上都不对

9．演示位移传感器的工作原理如图甲所示，物体M在导轨上平移时，带动滑动变阻器的金属杆P在均匀电阻丝上滑动，通过理想电压表显示的数据来反映物体的位移x.，设定电源电动势为E，内阻不计，若电压表的示数U随时间t的变化关系如图乙所示，则下列说法正确的是：

A．t₁时刻P在最右端；

B．0--t₁时间内物体M向右做匀速运动

C．0--t₁时间内物体M向右做匀加速运动；

D．t₁--t₂时间内物体M向左做匀减速运动；

　　 答案：A

8．在图中所示的电路中，当滑动变阻器的滑动触片向 b端移动时，正确的是

A．伏特表 V和安培表A的读数都减小

B．伏特表V和安培表A的读数都增大

C．伏特表V的读数增大，安培表A的读数减小

D．伏特表V的读数增大，安培表A的读数不变

7.某人造地球卫星进入椭圆轨道绕地飞行，如图所示. 已知卫星质量为m，远地点Q距地球表面的高度为h，加速度为a，地球的自转角速度为ω， 地球的质量为M、半径为R，地球表面的重力加速度为g，万有引力常量为G. 则它在远地点时地球对它的万有引力大小为　

A．　　　　　　

B．ma 　　　　

C．　　　　　

D．

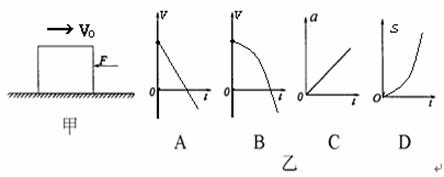

6．如图甲所示，放在光滑水平面上的木块以V₀向右做匀速直线运动，现有一向左的水平力F作用在木块上，且随时间从零开始作线性变化，在这个过程中，能正确描述木块运动情况的图像是图乙中的(向右为正方向)　　　　

5．一小球用轻绳悬挂在某固定点，现将轻绳水平拉直，然后由静止开始释放小球，当小球由静止开始运动到最低位置过程中(不计空气阻力)

A．小球在水平方向的速度逐渐增大

B．小球在竖直方向的速度逐渐增大

C．到达最低位置时，小球线速度最大

D．到达最低位置时，绳中的拉力等于重力的2倍

4．如图所示，是一直升机通过软绳打捞河中物体，物体质量为m，由

于河水的流动将物体冲离使软绳偏离竖直方向，当直升机相对地面静

止时，绳子与竖直方向成θ角度，下列说法正确的是

A．绳子的拉力为mg/cosθ

B．绳子的拉力可能少于mg

C．物体受到河水的作用力等于绳子拉力的水平分力

D．物体受到河水的作用力大于绳子拉力的水平分力

3.台山核电站采用EPR三代核电机组，是当前国内所采用的最新核电技术，其单机容量为175万千瓦，为目前世界上单机容量最大的核电机组。关于核电站获取核能的基本核反应方程可能是

A．

B．

C．

D．
