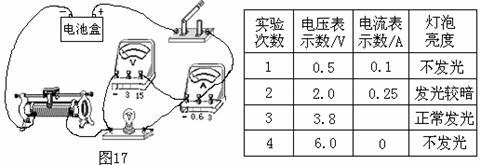

(1)如图17所示，他所连接的实验电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线，画出正确的接法．
分析表中实验数据可知：第1次实验中,小灯泡不发光的原因是_______________,接下来应进行的操作是
；所用电源电压约为_________V．
(3)由于小宇粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：R=
=
=5Ω，再计算出灯泡的额定功率：P＝
=
=2.888W．请你对小宇计算额定功率的方法作出评价：小灯泡的额定功率_______(选填“大于”“等于”或“小于”)2.888W,理由是______________________．1. (10昆明)图15-2所示电路是“探究电流做功与哪些因素有关”的实验装置。(10分)
|
(1)请根据连好的实物电路图，在虚线框内将相应的电路原理图补充完整。
(2)在这个实验中，电流做功的多少，是通过煤油 变化的大小体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“转换法”，这种方法在物理学研究中经常用到，请举一例：
(3)根据此装置现在的连接方式，可以判断它是电流做功与 的关系，因此所选择的两段电阻丝的电阻大小应该 。
(4)实验前如果使两瓶煤油的 、 都相同，更便于观察。
(5)小朋同学建议将上面实验装置中的玻璃瓶和电阻丝用两个不同规格的小灯泡代替，通过观察两个小灯泡的 也能知道电流做功的多少。比较小鹏的设计和上面图15-2中所示的两种不同的实验装置，请你对两种装置进行评估：
.
答案：(1)(2分)如图
(2)温度 例如：①研究声音是由振动产生的，用乒乓球的振动来显示音叉的振动②研究分子运动时，用固体、液体、气体的扩散推测分子的热运动③用吸引大头针的多少观测磁铁的磁性强弱。
(3)电流 不同
|
(5)亮度 小鹏的实验器材简单，现象直观，通过观察小灯泡的亮度，就可以直接观察出电流做功的多少；原装置可以通过测量出煤油的质量，和温度的变化，定量地测出电流做功的多少。
(每空1分)
3.(2010江苏苏州，23题)按如图所示的电路图做测量小灯泡额定功率的实验时出现下列情况：一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，
答案：1200 300中.考.资.源.网
.(潍坊)10．标有"2V1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0-0.6A”，电压表的量程为“0-3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是( )
A.
2.0V
0.8 W
