28.张刚同学在实验室里用托盘天平和量筒测某种矿石的密度．采取了如下的实验操作：

A．将矿石用细线系好后慢慢地放入量筒中并记下总的体积；

B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡；

C．把天平放在水平桌面上；

D．将矿石放在左盘中。将砝码放在右盘中并移动游码直至横梁平衡；

E，在量筒中倒入一定量的水并记下水的体积。

(1)正确的实验操作顺序是　 　　　　　　　　(只填标号)。

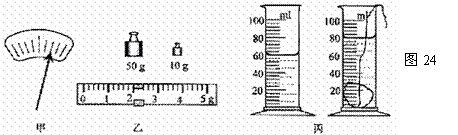

(2)在调节天平时，发现指针如图24甲所示偏向分度盘的右侧，此时应将平衡螺母向　　 调。

(3)用天平称矿石的质量，把矿石放在天平的左盘。天平平衡时．放在右盘中的砝码和游码在标尺上的位置如图24乙所示；此时天平的示数是　　　　 　g；量筒量出矿石的体积如图24丙所示，矿石的体积是　　　 　cm³。

(4)若张刚同学的测量矿石的质量时把矿石错放在右盘中，其他操作均正确，则矿石的实际质量是

　　　　　 g；由此可知，矿石的密度ρ= 　　　　g/cm³。

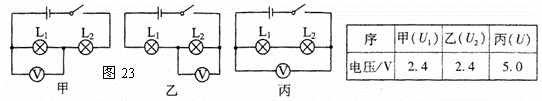

27.吴毅强同学在探究“串联电路各电压的关系”时，分别按如图23甲、乙、丙三个测量电路进行了正确的测量，测量结果U₁、U₂、U如右下表所示。

(1)吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图，把它画在右边的虚线方框中。

(2)该同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是相等的”。这个结论一定成立吗?　　　　 (选填 “一定”或“不一定”)。为了检验这个结论是否成立，应该　　　　　　　　　　　 继续进行实验。

(3)根据表中数据，可以求得电压表内阻Rv与灯泡电阻R_L的比值：　　　　 。

(4)吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构， 因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？__　　　 ________(选填“会”或“不会”)。

26.(1)如图20所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡。

(2)在公路引桥路傍常装有黄色反射镜，夜间行驶的汽车灯光照射到这种镜时，司机就会看到较亮的反射黄光而引起注意。反射镜内部结构就是两面互相垂直的小平面镜，如图21所示。一束光线射入这种镜的情况，请在图中完成光的反射光路图。

(3)如图22所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。

25.今年初春，厦门地区连系出现“回潮天”现象，回潮天是由于受到南方暖性潮湿气团控制所致。回潮天能使瓷砖、玻璃“冒汗”，晾晒的衣物总也干不透，整日天潮地湿。请你用所学的热学知识解释在回潮天里为什么瓷砖、玻璃会冒汗。

24.如图19所示的电路，电源电压为6V，灯泡L₁和L₂分别标有“6V 6W”和“6V 3W”字样。如果将S₁、S₂、S₃分别换成电流表、电压表、电流表，则电压表的示数为　　　 V；如果将S_l、S₂、S₃分别换成电压表、电流表、电压表，则电流表的示数为____ A。

22.如图17所示，电源电压为6V，并保持不变，当S₂、S₃闭合，S₁断开

时，电流表示数为0.25A，则R₂的电阻值为　　 Ω；如果电路中只闭合S₂，电流表示数为0.2A，则R₁的电阻值为　　　 Ω。

21.将一只标有“12V6W”的灯泡L₁和“6V3W”的灯泡L₂并联后，接在6V的电源上(设灯丝电阻不变)，则L₁的实际功率是　　 w;　 L₂的实际功率是　　　 w。

20.为了确定标示不清的铅蓄电池的正、负极，李敏同学将该电池和一螺丝管相连，闭合开关S后，小磁针静止时的指向如图16所示，由此可以判断a端是通电螺线管的_____极，c端是铅蓄电池的____极。

19.如图15所示，晓阳同学用动滑轮将重为900N的物体匀速提升2m，不计摩擦和滑轮重，所施加的拉力F=_______N，这一过程中拉力F做功______J。
