1．在你家中，同时工作的用电器越多，干路中的电流越　　　　 。

29、你见过戴着面罩或墨镜的工人进行电焊作业吗?电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工

作，所以导线中会产生迅速变化、时断时续的电流。

　(1)电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载

流量(长时问通电时的最大安全电流)如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线?

(2)焊条熔点为1100℃，比热容为。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s,可使一根质量为20g的焊条全部熔化吗?

(3)电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。

28、如图15所示，标有“6V 3W’’字样的小灯泡与最大阻值为30的滑动变阻器串联在电路中。当变阻器连入电路中的电阻为12时灯正常发光。(不考虑灯泡电阻受温度影

响，电源电压不变)求：　

(1)灯泡电阻、电源电压；

(2)当变阻器连入电路的电阻为18时，变阻器两端电压；

(3)此时灯泡的实际功率。

27、一定值电阻两端电压为4V时，通过的电流为0．5A，若这个电阻两端的电压增大到5V时，能否用量程为0．6A的电流表来测量通过这个电阻的电流?

26、小明测量额定电压为3．8V小灯泡的额定功率，使用6V的电源。连接电路前，他发现电压表的0-15V档已损坏，0-3V档完好，他马上改接电路，完成实验。

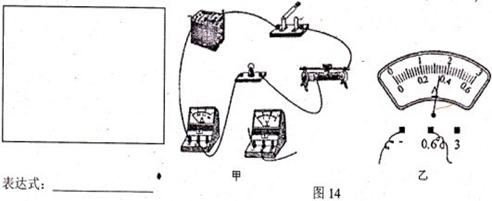

(1)请用笔画线代替导线，将图14甲实物电路连接完整。

(2)开关闭合前，滑动变阻器的滑片应该在阻值最大位置，这样能对电路起_______作用，在实验过程中滑动变阻器的另一个作用是______________________________

(3)连好电路，闭合开关，移动变阻器的滑片到某一点，电压表的示数为3V，要测量小灯泡的额定功率，还应将滑动变阻器滑片向__________移动(选填“左”、“右”)，当电压表示数为__________V时，小灯泡正常发光，此时电流表的指针位置如图14乙所示，可得出小灯泡的额定功率为__________w。

(4)如果要在家里做测量白炽灯的电功率实验。因家里一般没有电压表和电流表，但可以

利用家庭中部有的_________________和_________________测量更方便。

25．李明同学欲测量一只额定电压为2．5V的小灯泡正常工作时的电阻，李明想用图12

所示的器材完成实验。

(1)请你用笔画线代替导线，帮李明把图中的器材连接起来。要求：①滑动变阻器的

滑片向右滑动时，灯泡的亮度变暗；②用电流表测灯泡的电流(灯泡的电阻约为l0)，

电压表测灯泡两端的电压。

　　 (2)按照要求连好电路后，闭合开关前，根据你所连接的电路，变阻器的滑片应置于最__________端(选填“左”或“右”)。　 闭合开关后，发现电流表指针有明显偏转，若电压表指针未动或几乎未动。则产生这类现象的可能原因是____________________________(写

出其中的一种即可)。　

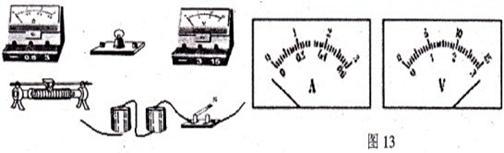

(3)按电路图连接完电路，闭合开关快速试触的瞬间，电流表和电压表出现了如图13

所示的情况，经检查，所有仪器、元件完好。请分析出现以上现象的可能原因(两表各

写一条)。电流表_________________________________；电压表___________________。

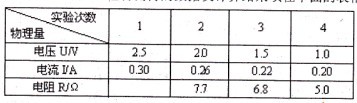

　(4)改正电路后，他将测得的数据及计算结果填在下面的表格中：

小灯泡正常发光时的电阻为__________(保留一位小数)。分析表中的数据发现灯丝的电阻是变化的，这说明__________________。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________________烧断(选填“容易”或“不容易”)。

(5)小明还想测出一段电炉丝的电阻值，可是在连接电路时发现电流表已被烧坏；请你利用现有器材(电压未知的电源、量程合适的电压表、最大阻值为20的滑动变阻器、开关各一个，导线若干)，帮助小明设计一个不移动电压表就能测出这段电炉丝阻值的电路在下面的方框中，并写出阻值的表达式。(电炉丝的符号为“”)

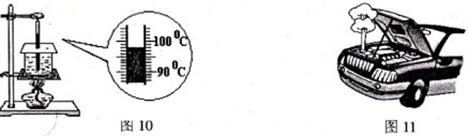

23、如图10是水沸腾时观察到的实验情景，本实验中水的沸点是__________，则此实验环境的大气压__________ (选填“大于”、“等于”或“小于”)l标准大气压，

22．在图9所示的电路中，电源电压恒定，灯L1、L2分别标有“6V

6W”和“6V 12W”字样，当S闭合时，灯Ll正常发光，则电源

电压是______V；当S断开时，两盏灯消耗的总电功率为______W。

21．当某导体两端电压为3V时，通过导体的电流是0．3A，则该导体的电阻是__________；

若给它串联一个电阻R后仍接在该电源上，通过导体的电流为0．2A，则电阻尺在1min

内所产生的热量是__________J。
