1．把电路的元件　　　　　　　　　　 的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流　　　 通过另一个元件；把电路的元件　　 　　　　　　的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流　　　 通过另一个元件．

7．(2005青岛)小马有一个电路盒，面板(如图6-26)上有红、绿灯各一只，两个开关S₁、S₂，一个电压表。在不打开盒子的情况下，他让小组其他同学探究盒内的电路结构。为

此，小张做了如下实验：根据实验情况，请你在下面方框内画出盒内电路的连接图：

6．(2005黑龙江)电路图6－25中，同种元件规格相同。当开关闭合后，能利用滑动变阻器改变灯泡的亮度至熄灭，又不会造成事故的电路是　　　　 　　　　　　　　　　　　　　　　　　　　　　　　 ( 　　)

4．(2005北京)我国家庭电路的电压值是　　　　 (　 　)

　　　 A．1.5V　　　 　　　 B．36V　　 　　　　　

　　　 C．220V　　 　　　　 D．380V

5．(2005苏州)当将滑动变阻器的滑片P向右移动时．图6－24中的哪一种连接方法可使变阻器连入电路部分的电阻增大？

3．(2005河南)收音机上调节音量的旋钮实际上是一个旋钮型变阻器

如图6－23，若把接线柱A、B接入电路，则顺时针转动旋钮触

片时，收音机的音量将_____．

2．(05沈阳·实验区)当电源插头出现如图6－22所示的甲、乙两种情况时，

一旦插入插座内，会造成短路的是___________(“甲”或“乙”)。

1．(2005河南)如图6－21所示的电路中电源电压保持不变，只闭合

开关S₂时，电压表的示数为6V；只闭合开关S₁时，电压表的示数为

2V. 则L₁两端的电压为_____V，L₂两端的电压为_______V．

8．某舞台灯光照明设计中需要一盏红灯和绿灯，并要求当红灯逐渐变亮时绿灯逐渐变暗，反之当红灯逐渐变暗时绿灯逐渐变亮，请你用一个合适的滑动变阻器和几根导线画出所设计的电路图．

[常见误区]

误区1．电压的作用

例如：关于电压，下列说法错误的是　　　　　　　　　　　 　　　　　　　　　　　　 (　　 )

　　　 A．电压是电路中形成电流的原因　　　　　

　　　 B．电路中有电流，电路两端就一定有电压

　　　 C．电路两端有电压，电路中就一定有电流　

　　　 D．以上说法都对　　

辩错：错选D的学生误认为A、B、C选项说法都正确．原因是根据电压是形成电流的原因，而误认为电路两端只要有电压，就一定会有电流．忽略了电路中形成电流除了电路中由电源(提供电压)外的另一个必要条件，即通路．如果电路中有电流，则电路两端肯定有电压．但电路两端有电压，如果电路不是闭合的，而是断路，电路中就不会有电流．所以选项A、B说法是正确的，而选项C说法是错误的．

纠错：应选的答案：C、D。电路中有电流时，电路两端就一定有电压；反过来电路两端有电压，电路中就不一定有电流。

误区2．电流表和电压表的连接

例如：如图6-18所示，电路连接没有错误，两灯都能发光，每只电表均有正常的示数，则下列判断正确的是　　　　　　　 (　　 )

A．甲是电压表，乙是电流表　

B．甲、乙都是电流表

C．甲是电流表，乙是电压表　

D．甲、乙都是电压表，

填电表的题目在中考中经常出现，这种题不仅考查学生正确使用电流表和电压表的能力，而且考察学生分析电路的能力。

辩错：错选A的学生只看表面现象，乙表与L₁、L₂在一排排是串联，甲表与L₁、L₂是并联。这时电流流过L₁后直接回到电源的负极，L₂不发光；要使L₂发光，电流必须经过甲表后才能流经L₂，并且电流不能不能流经乙表。

纠正：正确的答案：C。做这种类型题目时，用估选法填上后，必须用电流分析法判断故选的是否符合题目中的其他要求。

误区3．电压表的使用

例如：如图6-19所示，如果电源是用两节新干电池串联组成，电压表的示数是1.2V，那么电灯L₁两端的电压是_____V.灯I₂两端的电压是______V.

辩错：一些学生认为电压表并联在L₂与电源电压的两端，所以电压表测量的是灯L₂和电源两端的电压。造成这种错误的根本原因是分析电路出错，其实电压表不能用来测量电源和用电器的总电压，这种情况下，电压表测得是电路中除了这部分以外的用电器的电压。另一些学生认为L₁和L₂并联，所以电压表测的是L₁两端的电压，也是测L₂两端的电压，它们都等于1.2V，而事实上L₁和L₂是串联的．

纠错：电压表是测L₁两端的电压，即L₁两端的电压是1.2V。因为

电源是两节干电池的串联组成的，总电压为3V，L₁和L₂是串联，所以

L₂两端的电压U₂＝U－U₁＝3V－1.2V＝1.8V

误区4．滑动变阻器的使用

例如:如图6-20的电路,当滑动变阻器的滑片向左移动时,电流表的示数将 　　　　 ( 　　)

A．变大　　　 　　　　 B．变小　　 　　　　　　 C．不变　　 　　　　　 D．无法判断

辩错：错选B的学生不认真分析电流在电路中的流向,而是按常规的思维,主观地认为:滑片向左移动时,在电路中的电阻线的长度变长,电阻变大,电流变小。

纠错：本题的电压表接在变阻器的滑杆上，而电压表接入电路中相当于开路，所以电流只能流径所有的电阻线而回到负极，所以当滑片移动时，在电路中的电阻线的长度始终不变，电阻不变，故电流表的示数不变，应选C。

[中考闯关]

7．为迎接体育中考，某同学自行设计了如图6-17所示的握力计，弹簧处于自然状态时，滑片P与滑动变阻器R断开，当手在A、B之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表示数越大。请用笔画线完成电路连接．

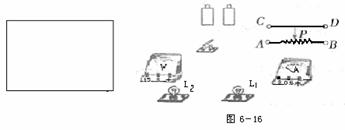

6．用笔画线当作导线把图6-16中的元件连成电路，要求电灯L₁与L₂并联，电流表只测量电灯L₁的电流，电压表测电灯L₂两端的电压，滑动变阻器只能改变电灯L₂的亮度，并在方框中画出电路图．
