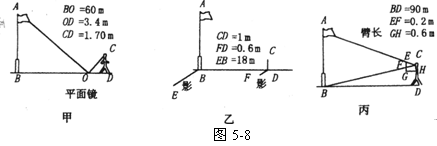

24、(6分)新城广场省政府办公楼前,五星红旗在旗杆上飘扬.同学们为了测出旗杆的高度,设计了三种方案,如图5-8所示.请你任选其中的一种方案:

(1)(2分)说明其运用的物理知识；

(2) (4分)利用同学们的实测数据,计算出旗杆的高度.

23．(6分)在江边观看夜景时，常常会看到对岸江边灯柱上的电灯在江中的像不是一盏电灯，而是一条光柱，这是为什么?

22．小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示，a、b、c、d、e是主光轴上的五个点，F点和2f点分别是凸透镜的焦点和二倍焦距点．

(1)在a、b、c、d、e这五个点中：

①把烛焰放在　 　 点上，可以成正立、放大的虚像；

②把烛焰放在　 　 点上，所成的像最小；

③把烛焰放在　 　 点上是属于照相机原理；

④把烛焰放在　　 点上是属于投影仪原理；

⑤当物体由a点向b点移动时，像的大小　 　 ，像到凸透镜的距离　 　 ；

⑥当物体由c点向d点移动时，像的大小　 　 ，像到凸透镜的距离　 　 ．

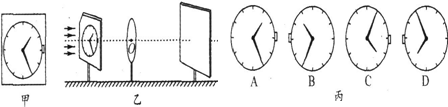

(2)小宇做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像．于是他在透明的玻璃板上用黑色笔画了一个手表盘，如图 (甲)所示．把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图 (乙)所示．移动光屏直到成清晰像为止．此时表盘在光屏上所成的像是图 (丙)中的哪一个?　　 答：(　　 )

(3)实验中，如果蜡烛距凸透镜焦点F(同侧焦点)的距离是10 cm，在透镜另一侧的光屏上得到一个放大的像，则下列判断正确的是 (　　　 )

A．透镜焦距大于10 cm

B．当蜡烛距透镜20 cm时，光屏上可得到一个缩小的像

C．当蜡烛距透镜10 cm时，可成放大的像

D．当蜡烛距透镜8 cm时，在光屏上得不到像　　　

21. 如图所示，在桌面上竖直放一块玻璃板，把一枝点燃的蜡烛放在玻璃板前面，拿另一枝相同的蜡烛在玻璃板后移动，这是探究　 　　　　 的实验装置。小月拿另一枝蜡烛在玻璃板后移动，看见此蜡烛与她观察到玻璃板前面蜡烛的像刚好重合，这说明　 　　　　 。小月在玻璃板前表面画一条直线表示玻璃板的位置，把两枝蜡烛的位置作上记号，通过测量发现像与物的连线与玻璃板平面　 　　　 ，像与物到玻璃板的距离　 　　　 ，小月选择反射性不如镜子的透明玻璃板做镜子，目的是　 　　　　 　。

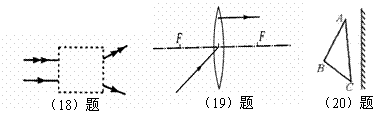

20．如图所示，作出三角形AC在平面镜中所成的像。

19．完成光路图。

18．在方框中填上适当的透镜。

17．常用体温计的刻度为三棱体，横截面如图6-20所示，　 其正面是圆弧形，这样就能看清体温计内极细的水银柱，以便读数。这是因为圆弧形的玻璃相当于　　　　。使我们能看到水银柱放大后的　　像。

16．如图所示，小明在一间暗室的桌面上铺一张白纸，把一小块平面

镜放在白纸上，让手电筒的光正对镜面照射，则目光垂直桌面看去，

　 　　　 更亮，从侧面看去　 　 较亮，这是因为光照射到镜

面和纸面上时，分别发生了　 　　　 和　 　　 的缘故。

15．为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是 由于 雨水进入饮料瓶后对光的作用相当于一个_________，它对太阳光的 ________作用，可能会导致森林火灾。
