23、如图所示电路图中，开关S₁控制小灯泡　　　　 ，S₂控制小灯泡　　　　　 。

22、家庭用电器的连接方式是　 　　　　，房间发光灯泡中的电流为0.2A，等于　　 　　mA。

21、下表是几种物质的熔点和沸点：(在1标准大气压下)

　　 现在利用水银温度计和酒精温度计来进行温度测量。南极的最低温度为－88.3℃，应选用　　　　　 温度计来测量南极气温；在1标准大气压下，应选用　　　　　 温度计来测量沸水温度。

20、如图所示，放大镜是　　　　 　透镜，小明用放大镜观看书上的一个英文单词，他看到的是“YS”两个字母，是正立、放大的　　　　　 像。

19、如图所示，医生为病人量体温时，体温计所示状态，病人的体温为　　　　　 ℃。

18、光在其他介质中的传播速度比在真空中的传播速度　　 　(填“大”或“小”)；若人以0.5m/s的速度相对平面镜垂直向平面镜靠近，则平面镜中像相对平面镜的速度为　　　 m/s。

17、校园艺术节进行的合唱比赛中，演唱时用了麦克风，目的是为了增大声音的　　　　 　　，演唱时有高音部和低音部，这里的“高”、“低”是指声音的　　　 　　　高低。

16、　 一个电流表有两个量程，大量程是0-9A，小量程模糊不清。为了确定小量程是多少，先用大量程接入电路，指针位置如图(a)所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为：(　　 )

A、0-0.6A　　　 B、0-1A　　　　　　 C、0-2A　　　　 D、0-3A

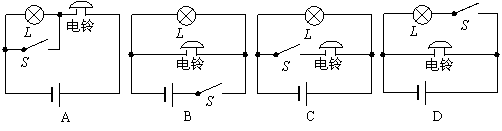

15、　 某档案室，为了防止盗窃，安装了声光报警系统。当有人撬门进人室内时，就会触动开关，报警灯亮，且电铃响；在正常情况下，灯不亮，铃不响。则如图所示的电路图中符合要求的是：(　　 )

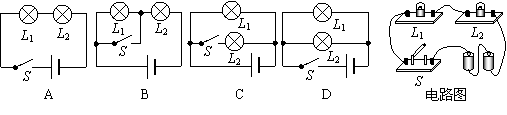

14、　 下列电路图与实物图一致的是：(　　 )
