4．下列四个等式中，符合并联电路特点的是　

A．I = I₁﹢I₂ B．U = U₁﹢U₂ 　　　C．R = R₁﹢R₂ D．

3、下列单位不是电能单位的是

　A、度　 B、焦耳　　 C、瓦特　　 D、千瓦时

2．串联电路中，在相同时间里发热最多的那部分电路，它的　　　

A．电压最小　　 　　B．电流最大　　 　　C．电阻最小　　 　　D．电阻最大

1．下列用电器中，利用电流的热效应来工作的是　

A．洗衣机　 　　　B．电风扇　 　　　C．电饭锅　 　　　　D．电视机

24．(8分)如图甲所示，S闭合后，A₁、A₂、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：

(1)电源电压，L₁、L₂两端的电压各是多少?

(2)通过L₁、L₂的电流为多大?(以上答案均需要说明理由)

23．(8分)如图所示，回答下列问题：

(1)V₁、V₂分别测量的是哪个灯泡的电压？

(2)若V₁的读数是2V，V₂的读数是6V，则电源电压是多少V？

(3)两表应分别接什么量程的接线柱？

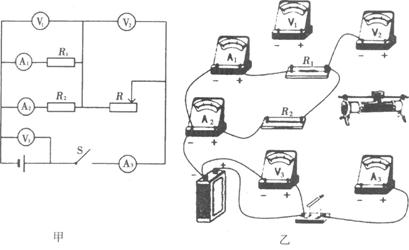

22．(8分)(06茂名)小敏探究了串联电路和并联电路的电压关系和电流关系后，对图甲所示既有并联又有串联的电路的电流关系提出了猜想：总电流等于各支路电流之和．

　　 为验证猜想，小敏设计如图(甲)所示的电路，用图(乙)所示器材做了三次实验，记录数据如表所示．

请完成：(1)用笔画线代替导线，按图(甲)的电路将图(乙)的实物连线补充完整；

(2)为验证猜想，应选用电表　　　　　　　 的示数进行比较；

(3)比较表中三个电压表的示数，可得到的结论是　　　　　　　　　　　　 ；

(4)认真分析小敏的实验数据，还可以得到很多规律，请你写出其中的一个(不能与猜想和(3)结论重复)．

规律：　　　　　　　　　　　　　　　　　　　　　　　 。

21． (10分)在做“决定电阻大小的因素”实验时，每次需挑选下表中两根合适的导线，测出通过它们的电流强度，然后进行比较，最后得出结论：

(1)为了研究电阻与导体材料有关，应选用的两根导线是(填号码)_________；

(2)为了研究电阻与导体的长度有关，应选用的两根导线是________________；

(3)为了研究电阻与_________________的关系，应选用的两根导线是_____________；

(4)本实验所采用的方法是_______________________。

20．(4分)(06哈尔滨)一位同学用灯泡L₁和L₂组成了串联电路，他连接的电路如图所示．

(1)闭合开关，观察到的现象是　　　　　 ．

(2)请你在实物图上只改动一根导线，使电压表能够测出L₁两端电压．(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)

19．如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出　A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是 (　 　)

A．电源接触不良　　　　　　 　　　　　　B．开关接触不良

C．乙灯接触不良或灯丝断了　　 　　　　　D．甲灯接触不良或灯丝断了
