30．妈妈用电饭锅煮稀饭，不小心饭水冒出许多，妈妈发现电饭锅的指示灯熄灭，再检查发现自动保护器跳闸。试分析产生上述现象的原因是什么？

29．小强想用滑动变阻器改变灯泡的亮暗，实验室中两种变阻器的铭牌都脱落了。他发现一个电阻丝又粗又短，另一个电阻丝较细较长，为了能在较大范围内改变电路中的电流，应选哪一个？为什么？

28．(6分)图9是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表(由电流表改装成)指针所指的刻度，就可以知道油箱内油面的高度。如果电源电压为3V，电流表选择0~0.6A的量程。

(1)　　　 试求设计电路时R’选择阻值多大的电阻比较合适？

(2)　　　 如果选择的电阻值过大会有什么弊端。

27．(6分)如图8反映了一只“220V ，100W”的电风扇正常工作时能量转化情况.

(1)求电风扇正常工作时电能转化为动能的效率.

(2)求电风扇连续正常工作1h产生的热量.

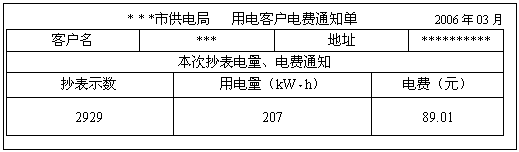

26．(4分)下面是某同学家某月的电费单据：

利用表中的数据和相关的知识计算：一个2Kw的电炉子正常工作两小时，大约花费的电费为多少元？

25．利用下列器材测量两节干电池串联的电池组的电压，请画出电路图，在图7上用笔画线代替导线把电路元件连接起来。

24．要求L₁和L₂并联，用变阻器控制灯泡L₁的亮度。请在图6上用笔画线代替导线把电路元件连接起来。

23．下表为某型号空调铭牌上的部分数据，关于这种型号的空调下列说法正确的是( 　　　) A ．若正常工作且连续制冷0.5h,空调消耗的电能为0.55kwh B . 如果在冬天，空调工作一天消耗的电能为28.8kwh C . 空调的专用保险丝的额定电流应略大于6A D ．空调的专用保险丝的额定电流应略小于5A　

22．下列各个元件上都标有一个电流值,只有当通过的电流等于标明的电流值的时候,才能正常工作的元件有(　 　　　)

　 A．小灯泡上标有“2.5V，0.3A”

　 B．电能表上标有“220V，5A”

　 C．滑动变阻器上标有“50Ω，2A”

D．电动机上标有“6V，0.5A”

21．给你两根长度相同但横截面积不同的镍铬合金线、电源、电流表、滑动变阻器、开关、导线，可以完成的研究课题是(　　　 )

A．导体的电阻跟它的长度的关系

B．导体的电阻跟它的横截面积的关系

C．导体的电阻跟它的材料的关系

D．导体的电阻跟它的温度的关系
