33．王海同学用图1 9所示的装置进行物理知识的新探究。他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格里。

　　 请你参加王海的研究，解答下列问题：(g=10N/kg)

　　 (1)在实验过程中，发生了哪些形式的能量的转化(指出其中的两种)。

　　 (2)计算出第一次实验中，电动机提升重物所做的有用功和电动机消耗的电功率。

　　 (3)求出电源电压和滑动变阻器的最大阻值。

　　 (4)第二次实验过程中，滑动变阻器消耗的电能是多少?

32．张林同学家新买了一台电热水器，说明书的部分内容如右表所示。张林按说明书要求给热水器装满水，通电50 min，观察到热水器上温度计示数由23℃上升到45℃。求：

(1)在加热过程中，水箱中水吸收的热量是多少?

(2)电热水器加热过程中消耗的电能是多少?

(3)比较(1)、(2)两问计算结果，你认为违背能量守恒吗?为什么?

31．离贵阳市100多公里的黄果树瀑布是全国著名的旅游风景区，每当雨季到来时，每分钟大约有900t的水从60m高的悬崖倾泻到地面上.(g=10N/kg)

(1)每分钟这些水的重力做了多少功?

(2)如果能通过水力发电的方式将重力做功的60%转化为电能，这个发电系统的输出功率会是多大?

29.如图是电褥子的示意图，已知AB、CD两段电热丝中有一段出现断路，在外表又无法看出哪一段出现了断路．现给你如下器材：2节干电池组成的电源，一块电压表，开关，几枚大头针，若干根导线．请用上述器材设计两种方法检测出哪段有断路，将实验方法、可能出现的现象和相应结论填在表格内．

28. 电学小结：

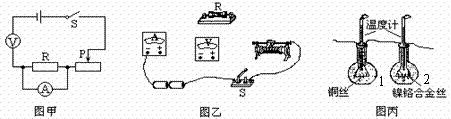

(1)探究回顾：我们在学习电学的过程中，做了许多的实验，现在就让我们一起对电学的探究实验进行一个回顾吧！

②如图丙所示的装置，通电一定时间后，可以看到_______号瓶中煤油温度升得高，这表明在相同的时间内，电流相同的情况下，电阻越_______，电流通过导线时产生的热量越多。

(2)学有所用：让我们用学过的电学知识去解决下列的问题吧！

根据实验情况，请你在方框内画出盒内电路的电路图。

②如果输电线的电阻共计1.0Ω，通过输电线的电流为10A，1h输电线上产生的热量是_________J。

③电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积。实验证明：在温度不变时，导体的电阻跟它的长度成正比，跟它的横截面积成反比。长1m、横截面积为1mm²的导线的电阻值叫做材料的电阻率。如果用R表示导线的电阻，l表示导线的长度，S表示导线的横截面积，ρ表示导线的电阻率，则ρ＝_________________。

b滑动变阻器的电阻线是用镍铬合金制作，若用横截面积为0.5mm²的镍铬合金线制作一个最大电阻值为50Ω的滑动变阻器，需要的镍铬合金线的长度为______________.

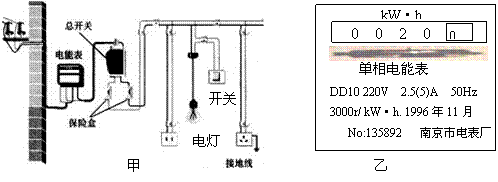

27．小华家庭电路的一部分如图所示，未画出的部分还接有正在工作的其他用电器．她想要测出图中电灯的电功率．

(1)电能表面的示意图如图所示，表面上标的“3000R/kW·h”表示　　　　　　　　　　　　 。

(2)请你为小华补完下面的步骤：

①测量时除用电能表外，还需要使用的测量工具是　　　　　　 ．

　②关掉家中其它的所有用电器，只让这盏电灯工作，测得电能表转盘转10转所用的时间是2min，则这盏灯的电功率是　　　 W．

26．如下图为农用扬场机的示意图。谷物脱粒后，谷粒、糠皮及少量碎石的混合物在快速运动的轮子和皮带的带动下被抛出，谷粒、糠皮、碎石落地的远近不同，从而形成1、2、3三堆，达到分离的目的。其中1是________，2是________。它们在运动过程中能够分离，

是因为___________________________________________________________。

24．如图所示的电路中，电源电压为U₀，AB为粗细均匀的长为L的电阻丝，以AB上各点与B点间的电压U为纵坐标，各点离A点的距离X为横坐标，请在U-X坐标系中作出U随X变化的大致图象。
