1考点：根据磁感线的方向判断磁极、磁场的方向
例1：(2003广州中考)在下图中，根据磁感线方向，标出磁体的N、S极。
例2：(1998广州中考)下图中箭头表示磁感线的方向，则小磁针静止时N极的指向应( )
A、向上 B、向下
C、向左 D、向右
2考点：磁体的性质
例3：(2000广州中考)如图中AB、CD是两根外形完全相同的金属棒，用AB的一端靠近
CD的中间部分时，CD被吸起；用CD的一端靠近AB的中间部分时，AB没有被吸起，由此可以判断( )
A、AB是磁体，CD不是磁体 B、CD是磁体，AB不是磁体
C、AB、CD都是磁体 D、不能判定哪一根是磁体
3考点：根据通电螺线管外部磁场的方向判断通电螺线管的极性或电源正、负极
例4：通电螺线管通电时，小磁针指向如图所示，请标出通电螺线管的N极及电源的正极。
例5：(2000广州中考)实验室有一台旧的直流电源，输出端的符号模糊不清，无法分辨正负极，小明设计了判断电源两极的方法：在桌面上放上一个小磁针，在小磁针东面放一个螺线管，如图所示，闭合开关S后，小磁针指南的一端向东偏转，下述判断正确的是( )
A、电源A端是正极，在电源外部，电流从A流向螺线管到B
B、电源A端是正极，在电源外部，电流从B流向螺线管到A
C、电源B端是正极，在电源外部，电流从A流向螺线管到B
D、电源B端是正极，在电源外部，电流从B流向螺线管到A
4考点：根据通电螺线管中的电流方向判断通电螺线管的极性
例6：如图所示，通电螺线管与条形磁铁相互吸引的是( )
例7：(2002广州中考)在图中所示的通电螺线管周围放着能够自由转动的小磁针a、b、c、d，这四根磁针(黑端表示N极)静止时，图中所标的磁极正确的是( )
A、磁针a
B、磁针 b
C、磁针 c
D、磁针 d
5考点：探究电磁铁的特点
例8：(广东云浮2005中考)、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：
(1)电路能改变电磁铁磁性的强弱；
(2)使小磁针静止时如图所示
例9：(梅州市2005中考)、小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图6所示，下列说法中正确的是 ( )
A、要使电磁铁磁性增强，应将变阻器的滑片向右滑动
B、电磁铁能吸引的大头针越多，表明它的磁性越强
C、电磁铁B磁性较强，所以通过它的电流较大
D、若将两电磁铁上部靠近，会相互吸引
例10：(江苏2005中考)、如图是一组同学设计的研究“电磁铁磁性强弱”的实验电路图。
(1)要改变电磁铁线圈中的电流大小，可通过 来实现；要判断电磁铁的磁性强弱，可观察 来确定。
(2)下表是该组同学所做实验的记录：
|
电磁铁(线圈) |
50匝 |
100匝 |
||||
|
实验次数 |
1 |
2 |
3 |
4 |
5 |
6 |
|
电流 / A |
0.8 |
1.2 |
1.5 |
0.8 |
1.2 |
1.5 |
|
吸引铁钉的最多数目 /
枚 |
5 |
8 |
10 |
7 |
11 |
14 |
a、比较实验中的1、2、3(或4、5、6)，可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流 ；
b、比较实验中的1和4(或2和5或3和6)，可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数 ；
(3)在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
a、你对此猜想是： ；
b、现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：
。
6考点：电磁继电器的应用实例

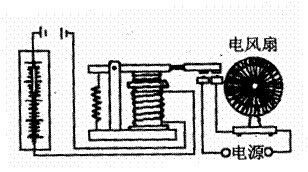

例11：如图所示，是工厂里一种自动降温风扇的简单电路示意图。图中水银温度计里封入一段金属丝，当温度达到金属丝下端时，电风扇就会自动转起来。结合电路示意图，试说明它的工作原理：
当温度升高到金属丝下端所指示的温度时， 接通， 产生的磁性把 吸下，从而使 电路接通， 转动；当温度下降时，温度计内水银与金属丝分离， 电路切断，电磁铁 ，衔铁便在 作用下将 电路切断， 停止转动。
控制电路 工作电路
例12：如图所示的电磁继电器，当控制电路接通时，灯 亮。当控制电路断开时，灯 亮。
7考点：磁场对电流的作用及应用
例13：(1996广州中考)下列的哪一种，是利用“磁场对电流的作用”制成的机器？( )
A、发电机 B、电动机 C、电话机 D、电磁起重机

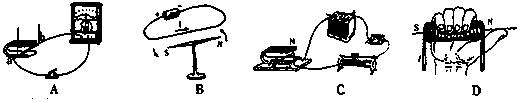

例14：电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影响的是( )
8考点：电磁感应现象及应用
例15：(梅州市2005中考)、如图2所示装置是用来
演示 实验的，该实验
中 能转化成 能。

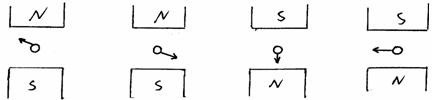

例16：(2001广州中考)闭合电路的一部分导体在磁场中运动的方向如图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( )
A B C D
9考点：安全用电知识
例17：(2004广州中考)下列做法中，符合安全用电原则的是( )
A、发现有人触电时，立即切断电源 B、在有绝缘外皮的通电导线上搭晾衣服
C、将有绝缘皮的通电导线直接绕在铁窗上 D、用湿抹布擦拭亮着的电灯泡

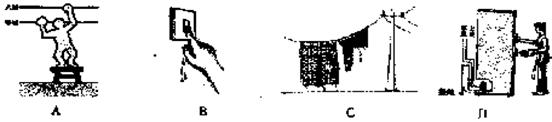

例18：下列四幅图中，没有违反安全用电原则的是( )
10、考点：保险丝的作用
例19：(2001广州中考)保险丝的主要作用是( )
A、保证电路的电压不变 B、保证电路的电流不变
C、保护人体的安全 D、在电流超过规定值时自动切断电路
