2. 图(a)、(b)表示了力的作用效果，其中图中___________主要表示力能使物体的运动状态发生改变；图中___________主要表示力能使物体发生形变。(均选填“(a)”或“(b)”)

1. 一节普通干电池的电压为___________V。在图中，A端为干电池的___________极(选填“正”或“负”)。

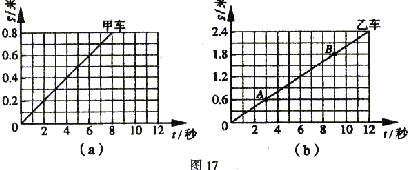

28.某小组同学分别测出了甲、乙电动小车作直线运动的路程和时间，并依据数据作出了相应路程－时间图像，如图17(a)、(b)所示。

(1)观察17(a)可知，甲车作 　　　直线运动。甲车通过0.6米的路程所用的时间为　 秒。

(2)观察17(b)可知，在AB对应的时间段内，乙车通过的路程为　　米。

(3)比较图17(a)、(b)可知，甲车的速度　　乙车的速度(选填“大于”、“等于”或“小于”)。

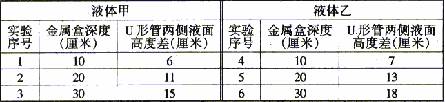

27.某小组同学用U型管压强计研究甲、乙两种液体内部的压强规律，记录实验数据如下表所示。(液体甲的密度小于液体乙的密度)

(1)分析比较实验序号1、2与3(或4、5与6)的数据及相关条件，可得出的初步结论是：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)分析比较实验序号　　　　　 的数据及相关条件，可得出的初步结论是：在相同的深度处，液体的密度越大，液体的压强也越大。

26.如图16所示，重力为3N的物体P挂在测力计下，其下端的纸带穿过打点计时器。现拉动物体竖直向上运动，测力计的示数始终为3N。下列能正确反映物体P运动情况的纸带是(　 )

25.物体放在焦距为16厘米的凸透镜的主光轴上，在透镜另一侧光屏上得到一个缩小的像，则该物体离透镜的距离可能是(　 )

A.10cm　 B.20cm　 C.30cm　 D.40cm

24.在研究物体放出热量多少跟物质种类是否有关的实验中，提供的材料：(1)0.1kg的铜块；(2)0.1kg的铝块；(3)0.2kg的铜块；(4)0.3kg的铝块。应选用的材料是(　 )

A.(1)与(2)　 B.(1)与(3)　 C.(2)与(4)　 D.(3)与(4)

23.图15中，老师用同样的力吹一根吸管，并将它不断剪短，他在研究声音的(　 )

A.　　 响度与吸管长短的关系　 B.音调与吸管材料的关系

B.　　 音调与吸管长短的关系　 D.音色与吸管材料的关系

22、依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是(　　 )

A.核子　 B.电子　 C.质子　 D.中子

28、某小组同学研究圆柱体上(或下)表面受到液体的压力大小与液体的深度、密度的关系 。实验时，该小组同学把一个高为0.1米的实心圆柱体先后浸没在甲、乙两种液体中(液体甲的密度大于液体乙的密度)，如图14所示，并不断改变它所处的深度。他们利用仪器测得液面到圆柱体上表面的距离及圆柱体上、下表面受到液体的压强，并利用公式求得上、下表面受到液体的压力，记录数据如表一、表二所示。

表一　 液体甲

表二　 液体乙

(1)分析比较　　　　　　　　　 数据及相关条件，可得出的初步结论是：在同种液体中，圆柱体上表面受到液体的压力与深度正比。

(2)分析比较表一和表二中的第三列(或第四列、或第五列……)数据及相关条件，可得出的初步结论是：　　　　　　　　　　　　　　　 。

(3)请进一步综合分析比较表一、表二中的数据及相关条件，并归纳得出结论。

(a)　　　 分析比较表一(或表二)中的第二行与第三行数据及相关条件，可初步得出：　　

　　　　　　　　　　　　　　　　　　　 。

( b)分析比较表一和表二中的第二行与第三行数据及相关条件，可初步得出：　　　　

　　　　　　　　　　　　　　 。

B组(第22-26题是单项选择题)
