摘要：5．如图所示.电源电压恒定.甲.乙两杯中分别倒入相同质量分数 的稀H2SO4.合上开关后.发现 V1.V2表读数U1.U2相同.小灯泡正常发光.下面说法不正确的S是 A．若将甲溶液中的两极靠近.会发现U2变小 B．若往乙溶液中滴入少量Ba(OH)2溶液.会发现U2 变小 C．若往甲溶液中逐渐滴入Ba(OH)2溶液直到过量.小灯泡先变暗后变亮 D．溶液导电的原因是通电后稀H2SO4发生电离的缘故
网址：http://m.1010jiajiao.com/timu3_id_3936638[举报]
如图所示，电源电压恒定，甲、乙两表均为电压表．当S闭合时，两只电压表的示数之比U甲：U乙=7：5，则R1：R2=
如图所示，电源电压恒定不变，R为定值电阻．在a、b两接线柱间接上一个标有“6V 1W”的甲灯泡，闭合开关S后，灯泡恰好正常发光；若在a、b两接线柱间换上一个标有“6V 2W”，的乙灯泡，闭合开关S后，灯泡消耗的电功率（ ）
查看习题详情和答案>>

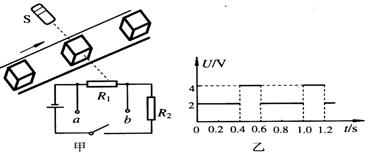

如图所示，甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，Rl为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R2为定值保护电阻，a、b间接“示波器”(示波器的接入对电路无影响)。水平传送带匀速前进，每当传送带上的产品通过S与Rl之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1 m、质量为0.6 kg的 均匀正方体产品时，示波器显示的电压随时间变化的关系如图乙所示。己知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω。则
A. 产品对传送带的压强为60Pa
B. 产品随传送带匀速前进过程中，产品受摩擦力的作用
C. 每1 h通过S与Rl之间的产品个数为6000个
D. 有光照射和无光照射时，保护电阻R2两端的电压之比为1:2
 |
查看习题详情和答案>>
如图所示，甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，Rl为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R2为定
值保护电阻，a、b间接“示波器”(示波器的接入对电路无影响)。水平传送带匀速前进，每当传送带上的产品通过S与Rl之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1 m、质量为0.6 kg的 均匀正方体产品时，示波器显示的电压随时间变化的关系如图乙所示。己知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω。则
A. 产品对传送带的压强为60Pa
B. 产品随传送带匀速前进过程中，产品受摩擦力的作用
C. 每1 h通过S与Rl之间的产品个数为6000个
D. 有光照射和无光照射时，保护电阻R2两端的电压之比为1:2
甲、乙两同学选用的实验器材均完好，但部分器材的规格不同．他们按图所示的电原理图连接电路，分别进行实验．在图所示的电路中．电源电压恒定，所有电表均为理想电表，R1为滑动变阻器．R2为定值电阻，灯L的电阻不随温度而改变．在实验时，甲、乙两同学通过改变滑动变阻器的滑动片P的位置，使电表示数发生变化，并记录在表格中．甲、乙两同学记录的实验数据如表1、表2所示：表1：甲同学测得的实验数据
| 实验序号 | A1表示数 （安） |
A2表示数 （安） |
V1表示数 （伏） |
V2表示数 （伏） |
| 1 | O．14 | 0.85 | 2.1 | 3.5 |
| 2 | O．24 | O．72 | 2.4 | 4.8 |
| 3 | O．34 | 0.69 | 1.7 | 5.1 |
| 4 | O．48 | O．72 | O |
| 实验序号 | A1表示数 （安） |
A2表示数 （安） |
V1表示数 （伏） |
V2表示数 （伏） |
| 5 | O．11 | O．83 | 1.65 | 3.7 |
| 6 | O．17 | O．69 | 1.70 | 5.1 |
| 7 | 0.23 | O．62 | 1.15 | 5.8 |
| 8 | 0.30 | 0.60 | O | 6.0 |
（1）根据表1中的实验数据．请通过比较、分析说明甲同学进行实验时．滑片P的移动方向（用a-b或b-a表示）
（2）根据表1中的实验数据，请通过分析、归纳完成表1中“V2表示数”下的空格．
（3）根据表1、表2中的实验数据，请通过比较、分析来说明甲、乙两同学测得的实验数据变化规律不同的主要原因．
（4）丙同学为分析甲同学与乙同学所记录实验数据不同原因．他，用与甲同学实验时相同的器件，按图所示电路重新连接电路进行实验．测得各电表的示数如表3所示．当他把表3中实验数据与表1实验数据进行比较时．发现表1和表3中的实验数据完全不同．请你根据表1和表3中实验数据．分析说明丙同学的实验数据与甲同学实验数据不同的原因．
表3、丙同学测得的实验数据
| 实验序号 | A1表示数 （安） |
A2表示数 （安） |
V1表示数 （伏） |
V2表示数 （伏） |
| 9 | 0.34 | 0.34 | 5.1 | 8.5 |
| 10 | 0.40 | O．40 | 4．O | 8.0 |
| ll | 0.48 | 0.48 | 2.4 | 7.2 |
| 12 | 0.60 | 0.60 | O | 6.0 |
