【题目】如图甲所示电路中，定值电阻R1阻值和电源内阻相等。闭合开关S，当滑动变阻器R2的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化。图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法正确的是（）

A.图线a表示的是电压表V1的示数随电流表示数变化的情况

B.电源的输出功率先变大后变小

C.此过程中电压表V1示数和电流表示数的比值变大

D.此过程中电压表V3示数的变化量和电流表示数变化量的比值不变

【题目】如图所示，匝数N=10、横截面积S=0.04 m2的线圈中有方向竖直向上的均匀增加的匀强磁场；两相足够长的平行金属导轨间距为L=0.5m，固定在倾角为30°的斜面上；导轨通过开关S与线圈相连。一光滑金属杆质量m=0.05 kg，阻值R1=0.2 Ω，放置在导轨的M、N位置，M、N等高；导轨底端连接一阻值为R2=0.8 Ω的电阻；导轨所在区域有垂直于斜面向上的匀强磁场B2=0.5 T。闭合S，金属杆恰能静止；线圈与导轨的电阻忽略不计。g取10 m/s2。求：

（1）B1变化率的大小；

（2）断开S，金属杆从静止开始运动，金属杆达到稳定状态时速度的大小。

【题目】如图所示的电路中，电源的电动势E和内阻r恒定不变，开关k闭合，不考虑电流表和电压表对电路的影响，则以下分析正确的是( )

A.当滑动变阻器 R4 的滑片向 b 端移动时，电压表的示数减小，电流表的示数增大

B.若只让开关从闭合到断开，电压表、电流表示数都变大

C.若只让开关从闭合到断开，R6上将产生由M点到N点的电流

D.若实际实验时发现电流表的示数为零，电压表示数不为零，则可能是由于 R4 断路

【题目】如图所示，光滑斜面AE被分成四个长度相等的部分，即AB=BC=CD=DE，一物体从A点由静止释放（加速度不变），则下列说法正确的是（　　）

A.物体从A运动到E的平均速度等于VB

B.物体从A到达点B、C、D、E所经历时间之比为1：4：9：16

C.物体从A到达点B、C、D、E的速度之比1：2：3：4

D.物体通过每一段时，其速度增量均相等

【题目】关于匀变速直线运动，下列说法中错误的是（）

A.加速度恒定，速度随时间均匀改变、速度的平方随位移均匀改变

B.某段时间内的平均速度等于该段时间内中间时刻的瞬时速度

C.若为匀加速直线运动，则连续相等时间内发生的位移之比必为1：3：5：7 …（2n﹣1）

D.加速度a为负值，物体也有可能做匀加速直线运动

【题目】如图所示的电路，将两个相同的电流计分别改装成A1（0~3A）和A2（0~0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是()

A.A1的指针半偏时，A2的指针也半偏

B.A1的指针还没半偏时，A2的指针已经半偏

C.A1的读数为1.00A时，A2的读数为0.20A

D.A1的读数为1.00A时，干路的电流为2.00A

【题目】如图所示，实线是α粒子（即氦原子核）仅在电场力作用下由a点运动到b点的运动轨迹，虚线可能是电场线，也可能是等差等势线，则下面说法中正确的是（）

A.若虚线是电场线，则α粒子在a点的电势能大，动能小

B.若虚线是等差等势线，则α粒子在a点的电势能大，动能小

C.若虚线是等差等势线， a点的电势一定高于b点的电势

D.不论虚线是电场线还是等差等势线，α粒子在a点的加速度一定大于在b点的加速度

【题目】如图，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。A、O、B在M、N的连线上，O为MN的中点，C、D位于MN的中垂线上，且A、B、C、D到O点的距离均相等。关于以上几点处的磁场，下列说法正确的是

A.O点处的磁感应强度为零

B.A、B两点处的磁感应强度大小相等，方向相反

C.C、D两点处的磁感应强度大小相等，方向相同

D.A、C两点处磁感应强度的方向不同

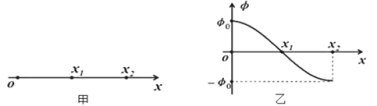

【题目】如图甲所示为电场中的一条电场线，在电场线上建立坐标轴，则坐标轴上O～x2间各点的电势分布如图乙所示，则( )

A.在O～x2间，电场强度先减小后增大

B.在O～x2间，电场强度方向没有发生变化

C.若一负电荷从O点运动到x2点，电势能逐渐减小

D.从O点静止释放一仅受电场力作用的正电荷，则该电荷在O～x2间一直做匀加速运动

【题目】甲同学采用如图所示的电路测定电源的电动势和内电阻。提供的器材：电压表（0~3V）、电流表（0~0.6A）及滑动变阻器R、电键S、导线。

①该同学顺利完成实验数据的测量，如下表所示。并根据数据在空白的坐标纸上作出如图所示的U－I图线，该图存在多处不妥之处，请指出（指出两处不妥之处）。______；__________；

I/A	0.10	0.20	0.30	0.40	0.50	0.60
U/V	2.93	2.87	2.85	2.77	2.75	2.70

②该同学根据上表数据可测出电源的电动势E=________V，内电阻r=________Ω。（结果保留两位小数）

③为了在实验中保护电流表和调节电阻时使电压表、电流表的示数变化均明显，乙同学对甲同学的实验进行改进，设计了如图所示的电路，电路中电阻R0应该选取下列备选电阻中的哪一个？_____。

A．1Ω B．5Ω C．10Ω D．20Ω
