【题目】利用图装置做“验证机械能守恒定律”的实验.

1)除打点计时器(含纸带、复写纸)、交流电源、铁架台、导线及开关外,在下面的器材中,必须使用的还有________。(选填器材前的字母)

A.大小合适的铁质重锤 B.体积较大的木质重锤

C.刻度尺 D.游标卡尺 E.秒表

2)在实验过程中,下列实验操作和数据处理正确的是________

A.释放重锤前,使纸带保持竖直

B.做实验时,先释放重锤,再接通打点计时器的电源

C.为测量打点计时器打下某点时重锤的速度v,可测量该点到O点的距离h,再根据公式v计算,其中g应取当地的重力加速度

D.用刻度尺测量某点到O点的距离h,利用公式mgh计算重力势能的减少量,其中g应取当地的重力加速度

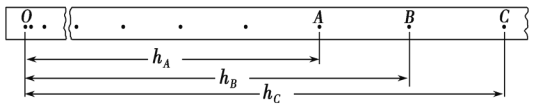

3)图是实验中得到的一条纸带.在纸带上选取三个连续打出的点ABC,测得它们到起始点O的距离分别为hAhBhC 。重锤质量用m表示,已知当地重力加速度为g,打点计时器打点的周期为T。从打下O点到打下B点的过程中,重锤重力势能的变化量|ΔEp|________,动能的变化量|ΔEk|________

4)某同学在纸带上选取计数点后,测量它们到起始点O的距离h,并计算出打相应计数点时重锤的速度v,通过描绘v2h图象去研究机械能是否守恒。若实验中重锤所受阻力不可忽略,且阻力大小保持不变,从理论上分析,合理的v2h图象是下列图中的________

A.B. C.D.
