【题目】为了描绘小灯泡的伏安特性曲线，某同学设计了如下的实验电路，已知小灯泡的规格为“， ”。

（1）闭合电建前，应将电路图中的滑动变阻器的滑片移到______（填“a”或“b”）端。根据连接好的实物图，调节滑动变阻器，记录多组电压表和电流表的读数，作出的图线如图甲中实线所示，由图线分析可知，小灯泡的电阻随温度的升高而______（填“增大”或“减小”）。若某次电流表的示数如图乙所示，则此时小灯泡的功率为____W（保留两位有效数字）。

（2）若图像中的虚线Ⅰ或Ⅱ表示小灯泡真实的伏安特性曲线，与实验中得到的实线相比，虚线_____（填“Ⅰ”或“Ⅱ”）才是其真实的伏安特性曲线。

A. 增大、减小B. 减小、增大C. 增大、增大D. 减小、减小

【题目】可视为质点的a、b两个物体在同一位置沿同一方向同向开始运动，它们的位移——时间图像分别如图中图线甲、乙所示，其中图线甲是一条倾斜的直线，图线乙是一条的抛物线，两图线的交点坐标，则在内（ ）

A. a做的是直线运动，b做的是曲线运动

B. b运动的加速度大小为

C. 时，a、b相距最远

D. a、b相距的最大距离为

a.电流表A1（量程0～0.6A，内阻约5Ω）

b.电流表A2（量程0～3A，内阻约0.1Ω）

c.电压表V1（量程0～3V，内阻约3kΩ）

d.电压表V2（量程0～15V，内阻约2000Ω）

e.滑动变阻器R1（阻值0～10Ω，额定电流1A）

f.滑动变阻器R2（阻值0～5000Ω，额定电流500mA）

g.直流电源的电动势为3.0V，内阻忽略不计

h.开关k,导线若干

①为了完成实验且尽可能减小实验误差，电流表应选择_________，电压表应选择_________，滑动变阻器应选择_________（填写实验器材前的序号）

②请设计合理的电路来完成该实验，把电路图画在方框里_______。

③实验中，当电压表的示数为U时，电流表的示数为I，则小电珠电阻的真实值_______（填“大于”“等于＂或“小于＂）。

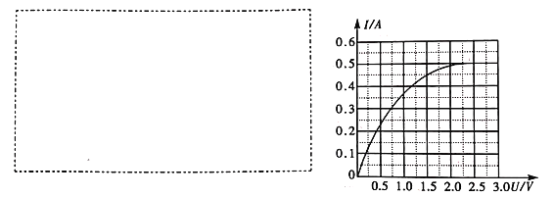

④通过实验得到多组数据，做出小电珠的伏安特性曲线，如图所示。如果取两个这样的小电珠并联以后再与一阻值为2.0Ω的定值电阻串联，接在电动势为3.0V、内阻忽略不计的直流电源两端，则每个小电珠消耗的实际功率为______________W 。（结果保留两位小数）

A. 用户的总电阻增大

B. 用户两端的电压U4减小

C. 输电线上损失的功率变小

D. 用户端增加的功率等于升压变压器多输入的功率

(1)警车在追赶货车的过程中，两车间的最大距离;

(2)警车发动后要多长时间才能追上货车。

①若波速向右，则波速大小为多少？

②若波速大小为74 m/s，波速方向如何？

（1）带电微粒进入偏转电场时的速率v1；

（2）偏转电场中两金属板间的电压U2；

（3）为使带电微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？

(1)如图所示是该同学正准备接入最后一根导线(图中虚线所示)前的实验电路。请指出图中在;实验操作上存在的两个不妥之处。

① ___________________________________________

②____________________________________________

(2)实验测得的电阻箱阻值R和电流表示数I,根据数据作出关系图像。由图像得出该干电池的电动势为_______V;内阻为______ 。

【题目】一束光从空气射向折射率n＝的某种玻璃的表面，如图所示，i代表入射角，则( )

A. 当入射角i＝30°时，折射角

B. 无论入射角i为多大，折射角r都不会超过45°

C. 欲使折射角r＝30°，应以i＝45°的角度入射

D. 当入射角i＝arcta 时，反射光线跟折射光线恰好互相垂直

E. 当入射角大于临界角时，会发生全反射
