【题目】质量为m＝0.02 kg的通电细杆ab置于倾角为θ＝37°的平行放置的导轨上，导轨的宽度d＝0.2 m，杆ab与导轨间的动摩擦因数μ＝0.4，磁感应强度B＝2 T 的匀强磁场与导轨平面垂直且方向向下，如图所示．现调节滑动变阻器的触头，试求出为使杆ab静止不动，通过ab杆的电流范围为多少？

【题目】直流电动机在生产、生活中有着广泛的应用．如图所示，一直流电动机M和电灯L并联之后接在直流电源上，电动机内阻r1＝0.5 Ω，电灯灯丝电阻R＝10Ω(阻值认为保持不变)，电源电动势E＝12 V，内阻r2＝1.0 Ω，开关S闭合，电动机正常工作时，电压表读数为10V．求：

(1)流过电源的电流；

(2)电动机对外输出的机械功率．

(3)电源的效率。

【题目】甲、乙两车在一平直公路上从同一地点沿同一方向做直线运动，它们的v-t图象如图所示，在甲车启动20s内，下列说法正确的是

A. 甲车启动10s时，乙车落后甲车的距离最大

B. 甲车启动15s时，乙车落后甲车的距离最大

C. 甲车启动15s时，乙车正好追上甲车

D. 甲车启动20s时，乙车正好追上甲车

【题目】在一次探究小灯泡的伏安特性曲线的实验中，所用器材有：灯泡L，量程恰当的电流表A和电压表V，直流电源E，滑动变阻器R，开关S，要求灯泡两端电压从零开始变化．

(1)若该同学在如图所示状态完成了最后一根导线的连接，请指出其中仅有的两个不当之处：

①_______________________；②________________________.

(2)电路连接正确后，分别测得两只灯泡L1、L2的伏安特性曲线，如图甲中的Ⅰ和Ⅱ所示，然后将灯泡L1和L2与电池组(电动势和内阻均恒定)连成如图乙所示的电路．多次测量后得到通过L1和L2的电流平均值分别为0.30 A和0.60 A．请根据以上结果，在图甲中画出该电池组路端电压和干路电流的关系曲线__________．

(3)由该曲线可以得知电池组的电动势为________V，内阻为________Ω.(结果取两位有效数字)

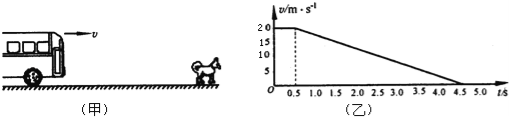

【题目】一辆长途客车正在以v=20m/s的速度匀速行驶．突然，司机看见车的正前方x=33m处有一只狗，如图（甲）所示，司机立即采取制动措施．若从司机看见狗开始计时（t=0），长途客车的速度﹣时间图象如图（乙）所示，g取10m/s2．

（1）求长途客车从司机发现狗至停止运动的这段时间内前进的距离．

（2）若狗正以v′=4m/s的速度与长途客车同向奔跑，问狗能否摆脱被撞的噩运？

【题目】如图丙，用频闪周期为T＝0.2 s的频闪相机记录一个小球在斜面上的运动，由固定在斜面上的标尺测得：AB＝1.10 cm，BC＝1.30 cm，CD＝1.50 cm，DE＝1.70 cm，EF＝1.90 cm，FG＝2.10 cm，则小球经过F时的瞬时速度大小为________m/s，小球在斜面上运动的加速度大小为________m/s2.(计算结果均保留三位有效数字)
