【题目】在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是（）

A.电容器的电荷量增大
B.电流表A的示数减小
C.电压表V1示数在变大
D.电压表V2示数在变大

【答案】C
【解析】解：A、当滑动变阻器的滑动触头P向上滑动过程中，滑动变阻器阻值减小，故路端电压减小，而电容器的两端间的电压就是路端电压，结合Q=CU可得，电容器的电荷量减小，A不符合题意；

B、当滑动变阻器的滑动触头P向上滑动过程中，滑动变阻器阻值减小，故电路的电流增大，电流表A的示数变大，B不符合题意；

C、电压表V1示数等于电流与R1阻值的乘积，故示数在变大，C符合题意；

D、路端电压减小，而电压表V1示数在变大，电压表V2示数在减小，D不符合题意；

所以答案是：C

练习册系列答案

提分百分百检测卷单元期末测试卷系列答案

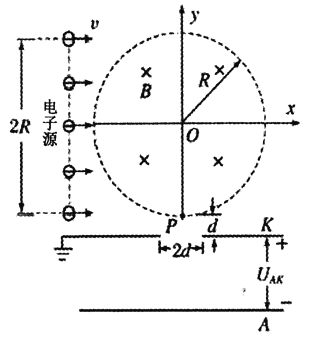

已知电子质量为m，电荷量为e，，不计电子重力及它们间的相互作用．
