【题目】某学习小组欲探究小灯泡(“3 V　1.5 W”) 的伏安特性，可提供的实验器材如下：

A.电池组：电动势约4.5 V，内阻可不计

B.双量程的电压表：V1：量程为0～3 V，内阻约为3 kΩ；V2：量程为0～15 V，内阻约为15 kΩ

C.双量程的电流表：A1：量程为0～0.6 A，内阻约为1 Ω；A2：量程为0～3 A，内阻约为0.1 Ω

D.滑动变阻器：R1（阻值范围0～10 Ω、允许通过最大电流为2 A）、R2（阻值范围0～100 Ω、允许通过最大电流为1 A）

E.开关S，导线若干

在尽量提高测量精度的情况下，请回答下列问题：

（1）电压表应选择_____________ 量程, 电流表应选择_____________ 量程，滑动变阻器选_________。

（2）电流表应接成_________（“内接”或“外接”），滑动变阻器应接成______（“限流式”或“分压式”）。

（3）请在方框内画出实验电路图，并用笔画线代替导线将实物图连接成完整电路______。

(4)闭合开关前，滑动变阻器的滑动片应移到________端(选填“A”或“B”)。

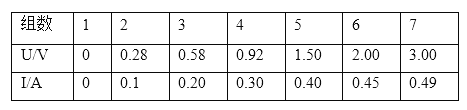

(5)调节滑动变阻器得到电压、电流数据如下表，请在坐标纸上画出小灯泡的U－I图线________。

(6)根据图线可估得小灯泡在常温下的电阻约为________Ω(结果保留2位有效数字)。

Answer 1

【答案】V1 A1 R1 外接 分压式 略 A 略 2.8

【解析】

（1）[1]小灯泡(“3 V　1.5 W”)的额定电压3V，电压表应选择V1量程；

[2]根据P=UI，额定电流：

故电流表应选择A1量程；

[3] 探究小灯泡的伏安特性，要求电压从零开始变化，应采用分压电路，为调节方便，滑动变阻器应采用总阻值较小的R1；

（2）[4]根据小灯泡的功率，小灯泡的电阻：

远小于电压表V1的内阻，所以应采用电流表外接法；

[5] 由于要求电压从零开始变化，滑动变阻器应接成分压式电路；

（3）[6]电路图、实物连线分别如图所示：

（4）[7]为了小灯泡安全，开关闭合前，滑动变阻器的滑动片应移到A端；

（5）[8]根据表中电压、电流数据，小灯泡的U－I图线________如图所示：

（6）[9] 小灯泡在常温下的电阻等于U－I图线电流较小时直线段的斜率，则：
