题目内容
．如图所示，在坐标系xoy平面内，在x＝0和x＝L之间的区域中分布着垂直纸面向里的匀强磁场和沿x轴正方向的匀强电场，磁场的下边界PQ与x轴负方向成45°，磁感应强度大小为B，电场的上边界为x轴，电场强度大小为E。一束包含着各种速率的比荷为的粒子从Q点垂直y轴射入磁场，一部分粒子通过磁场偏转后从边界PQ射出，进入电场区域，带电粒子重力不计。
（1）求能够从PQ边界射出磁场的粒子的最大速率；
（2）若一粒子恰从PQ的中点射出磁场，求该粒子射出电场时的位置坐标

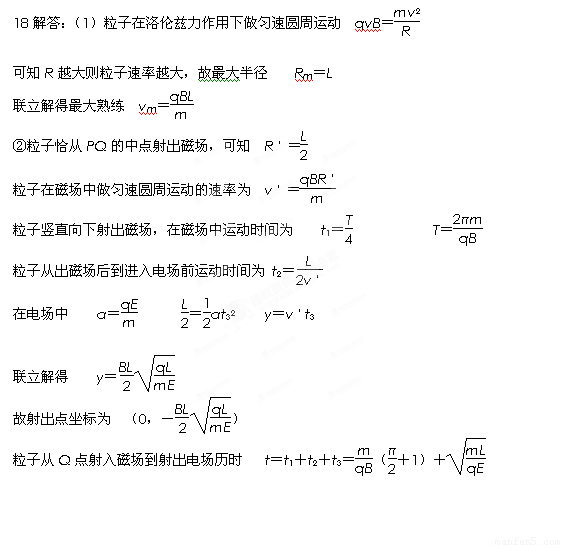

【答案】
【解析】略
