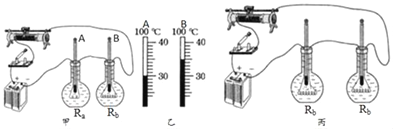

【题目】如图甲所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，利用该装置来探究“电流的热效应与电阻的关系”。
（1）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值Ra_____Rb（选填“＞”、“＜”或“＝”）。
（2）通电一段时间后，A、B两温度计的示数如图乙所示，则A的示数是_____℃．由此可知：在通电时间和电流相同时，电阻越_____，产生的热量越_____。
（3）将此装置改装后可测量煤油的比热容，如图丙所示。测量时，分别向两个相同的烧瓶中加入初温均为t0、质量相等的水和煤油，通电一段时间后，分别读出温度计示数为t水、t煤油．请写出煤油比热容的表达式c煤油＝_____（已知水的比热容为c水，不计热量的损失）。
【答案】＜ 30 大 多
【解析】
（1）导体电阻由导体材料、长度、横截面积决定，在材料、横截面积相同的情况下，导体越长，导体电阻越大，根据图甲所示导体长度间的关系。判断两电阻的阻值大小。
（2）根据图乙所示温度计，确定温度计的分度值，然后读出温度计的示数；根据实验条件、温度计示数进行分析，从而得出实验结论。
（3）利用煤油和水吸收热量相等解题。
（1）由图甲可知，电阻Rb的电阻丝长，又因为电阻丝的材料、横截面积均相同，所以Ra＜Rb。
（2）由图乙A所示温度计可知，温度计分度值是1℃，温度计示数是30℃；B所示温度计示数是35℃；由图可知，温度计B的示数大于温度计A的示数，则Rb产生的热量大于电阻Ra产生的热量，已知两电阻串联，Ra＜Rb，通过两电阻的电流I、通电时间t都相等，由此可见：在相同的时间内，电流一定时，电阻越大，它产生的热量越多；
（3）由图知两电阻阻值相同，电流相同，根据Q＝I2Rt知产生热量相同，根据Q＝cm△t 和Q煤油＝Q水知：
,
所以得炼油的比热容：
。
快乐小博士巩固与提高系列答案
【题目】在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
（1）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）。
（______）
（2）当把R＝5Ω换成10Ω的定值电阻，闭合开关，则电压表的示数会_____（填“变大”、“变小”或“不变”），接下来应该把滑片向_____（填“左”或“右”）滑动才满足实验的条件。
（3）连接好电路进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如表，其中第5次实验电流表示数如图丙所示，其读数为_____A。
实验次数 | 1 | 2 | 3 | 4 | 5 |
电阻R/Ω | 5 | 10 | 15 | 20 | 25 |
电流V/A | 0.6 | 0.3 | 0.2 | 0.15 |
（4）实验结论是_____。
（5）将图甲中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，还可以测小灯泡的电功率，若要测该小灯泡的额定功率，则必须在连接成完整的图乙电路基础上，进行的改接是_____。
