题目内容
【题目】磁场的强弱用磁感应强度（用字母“B”表示）的大小来表示，磁感应强度的单位是特斯拉（用字母“T”表示）。某种材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。若RB、R0分别表示有、无磁场时磁敏电阻的阻值，右图为某磁敏电阻的电阻比值
跟磁感应强度B关系的图象，现在要测量磁敏电阻处于磁场中的电阻值RB。
提供的实验器材如下：
一节旧干电池，磁敏电阻RB（无磁场时阻值R0=100Ω），两个开关S1、S2，导线若干。另外，还有可供再选择的以下器材：
A．电流表A（量程：0~0.6A，0~3A）；
B．电压表V（量程： 0~3V，0~15V）；
C．定值电阻R1（阻值：1.5kΩ）；
D．定值电阻R2（阻值：80Ω）；
E．定值电阻R3（阻值：5Ω）。
（1）设计一个可以准确测量磁场中该磁敏电阻阻值的电路，磁敏电阻所处磁场磁感应强度B大小约为1.0 ～1．2T。
请你从A、B、C、D、E五种实验器材中再选择两种器材，并根据要求完成下列问题。
①选择的两种器材是 （填写器材前面字母序号）。
②选择电表的量程 。
③在答题卡方框中现有电路的基础上画出实验电路图（实验测量过程中不拆接电路）。
（2）若要准确测出该磁敏电阻所处磁场磁感应强度大小约为0.1 ～0.3T的阻值，在你设计测量的电路中，从A、B、C、D、E五种实验器材中再选择两种器材是 （填写器材前面字母序号）。

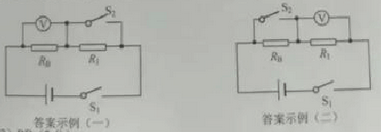

【答案】（1）①BC ②0~3V ③电路设计如下图所示；（2）BD
【解析】
试题分析：（1）由图像由线可知，当B大小约为1.0 ～1．2T时，
的值约为12~14，由于R0=100Ω，所以可得，RB约为1200Ω~1400Ω，最接近于定值电阻R1；电源为一节干电池，一节电池的电压为1.5V，则电路中的最大电流I大=1.5V/1200Ω=0.00125A＜0.02A，所以，电流表不可选，应选电压表，电压表的量程为0～3V； 经以上分析可知，实验电路图应采用串联分压，实验测量过程中不拆接电路，需要两个开关控制，如下图所示：
（2）磁敏电阻所处磁场磁感应强度B大小约为0.1﹣0.3T时，由图象可知，大约在0.5﹣3之间，对应的电阻RB在50Ω﹣300Ω，电路中的最大电流I大=1.5V/50Ω=0.03A，电路中的电流太小，所以，电流表不可选，应选电压表，由串联电路的分压特点可知，选用1.5kΩ和5Ω的电阻时，它们分得的电压太大或太小，无法测量，应选阻值为80Ω的定值电阻R1．
